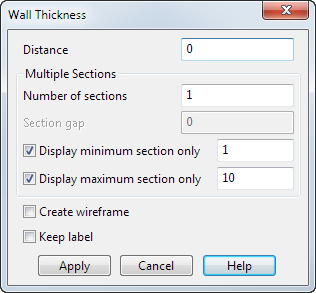

Вы можете определить толщину стенки тела-оболочки, открыв вкладку Визуализация > панель Инструменты > Толщина стенки. Она вызывает диалог Толщина стенки, где вы можете задать набор сечений относительно активной ЛСК:
- Введите Расстояние сечения по текущей оси.
- Используйте следующие опции, чтобы задать Сечения:
- Количество - введите число создаваемых сечений.
- Интервал - введите расстояние между сечениями.
- Показать только минимальное сечение - отображается введённая в поле минимальная толщина. Выберите эту опцию, чтобы отображать только сечение с минимальной толщиной.
- Показать только максимальное сечение - отображается введённая в поле максимальная толщина. Выберите эту опцию, чтобы отображать только сечение с максимальной толщиной.
- Выберите опцию Создать кривые, чтобы сохранить сечения с минимальной/максимальной толщиной, как размер каркаса после выбора команд Применить или ОК.
- Выберите опцию Оставить размеры, чтобы сохранить размеры сечений с минимальной/максимальной толщиной как размер после выбора команд Применить или ОК.
- Выберите одну из опций:
- Применить - наименьшая толщина помечается стрелками и текстовой меткой, а диалог по-прежнему остаётся открытым.
- ОК - наименьшая толщина помечается стрелками и текстовой меткой, диалог закрывается.
