Создание тела-оболочки

В процессе создания тела-оболочки (часто называемого "ракушкой" из-за сходства с морской ракушкой, имеющей тонкую стенку) грани тела удаляются, а копии других граней утолщаются для создания твердотельной стенки.

Чтобы создать тело-оболочку:

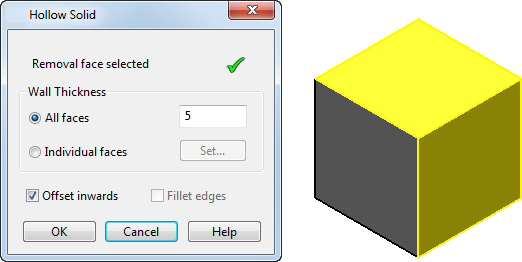

1. Откройте вкладку Тело > панель Элемент > Оболочка, чтобы открыть диалогОболочка:



2. Используйте диалог для удаления и смещения грани тела с целью создания оболочки тела.
3. Наведите курсор на тело.

   Корректные грани подсвечиваются:



4. Щёлкните по той грани тела, которую нужно удалить, чтобы подсветить ее.

   Вы можете выбрать выбрать несколько удаляемых граней. Используйте клавишу Ctrl или клавишу SHIFT+ щелчок мыши для добавления или удаления граней из выборки.

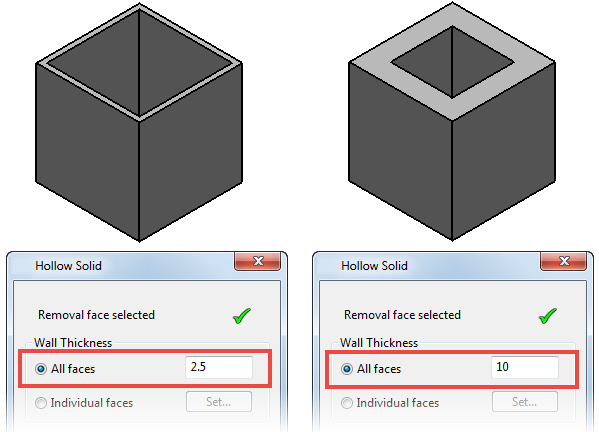

5. Воспользуйтесь опцией Толщина стенки, чтобы задать толщину граней тела-оболочки:
   • Все грани - все грани тела смещаются равномерно на расстояние, введённое в поле данных.



   • Отдельные грани - задайте разную толщину стенки для каждой грани, используя диалог Толщина отдельных граней.

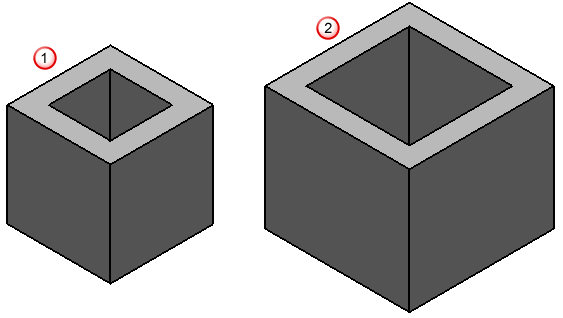

6. Выберите опцию Смещение внутрь, чтобы сместить грани внутрь , в противном случае они смещаются наружу :

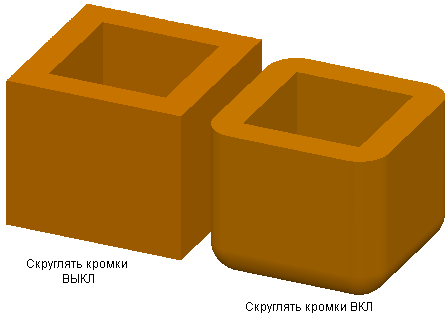

7. Выберите опцию Скруглять кромки, чтобы скруглять углы. Если грани смещаются наружу, каждая грань смещается на одну и ту же величину.



8. Нажмите кнопку OK, чтобы создать оболочку и закрыть диалог.

   Значок Элемент-оболочка появится в дереве элементов тела.
