Пример редактирования отверстий

На примере показано, как редактировать отверстия:

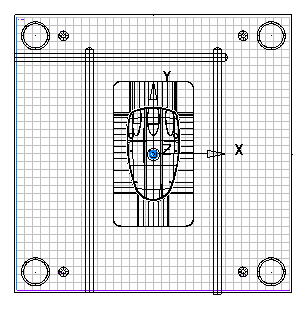

1. Для просмотра созданных отверстий нажмите кнопку Редактировать каналы охлаждения . Это также переводит пользователя в режим редактирования отверстий. Отверстия отрисовываются на плите пресс-формы.



2. Щёлкните по отверстию, чтобы выбрать его.



3. Отредактируйте отверстие следующим образом:
   • Чтобы развернуть направление сверления, нажмите кнопку Развернуть . Это изменит место сверления на противоположную грань плиты пресс-формы.

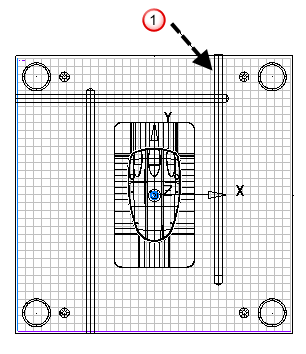

     В примере отверстие справа должно входить в плиту снизу. Вы можете нажать кнопку Развернуть , чтобы исправить направление отверстия.

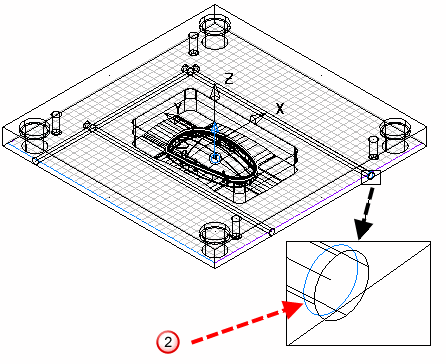

   • Можно изменить размер выбранного отверстия, потянув маркеры редактирования. В примере было выбрано просверленное отверстие . Вы можете отредактировать его диаметр, если потянуть маркеры на концах отверстия.



   • Кроме того, вы можете отредактировать одно или несколько отверстий с помощью диалога Редактировать выбранные отверстия. Для вызова диалога нажмите кнопку Редактировать каналы охлаждения или дважды щёлкните по линии в центре отверстия.
   • В режиме редактирования отверстия нельзя редактировать положение каналов охлаждения или удалять их. Чтобы отредактировать отверстие или удалить его, нажмите кнопку Редактировать компоновку , чтобы перейти в режим редактирования линии. Единственный способ переместить отверстие канала охлаждения - переместить часть компоновки с данным отверстием. Если редактируется линия разметки, её отверстия заново создаются по настройкам значений по умолчанию, а все ранее выполненные изменения теряются.
   • Если отверстие слишком длинное для обработки его сверлением с одного конца, его можно превратить в сквозное отверстие. Сквозное отверстие просверливается с обеих сторон. Оно может быть задано двумя разными типами отверстий.

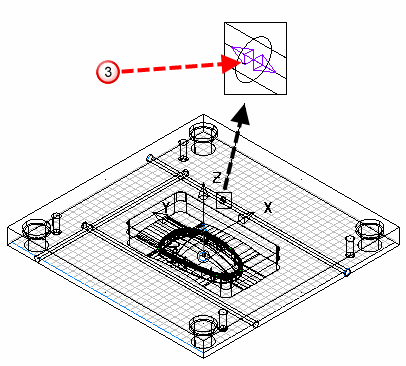

     Если нужно создать сквозное отверстие, нажмите кнопку Сквозное отверстие . Маркер добавляется в месте встречи двух отверстий.



     Можно потянуть маркер , чтобы отредактировать положение разделения двух отверстий.

   • Если нужно отменить сквозное отверстие, созданное с помощью кнопки Сквозное отверстие , нажмите кнопку Глухое отверстие . Если сквозное отверстие было развёрнуто, глухое отверстие будет отверстием, из которого было создано сквозное.
