Используйте страницу Допуски/Двойные для изменения параметров допусков и двойных размеров:
Параметры Допуска
Любой размер может иметь два значения допуска, ассоциированного с ним. Допуск показывает интервал изменения размера.
Стиль - выберите в списке стиль допуска.
Высота символа - введите высоту значений допусков.
Десятичные знаки - введите число десятичных знаков после запятой в значениях допуска.
Расположение - выберите из списка стиль выравнивания.
Тип расположения 1 - например, если верхний допуск равен 0.15, а нижний -0.05, получаем следующий результат:

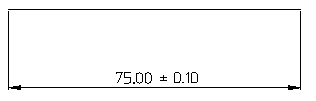

Тип расположения 2 - например, если верхний и нижний допуски равны 0.1, получаем следующий результат:

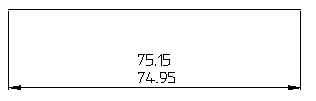

Тип расположения 3 - например, если значение размера равно 75, верхний допуск равен 0.15, а нижний -0.05, получаем следующий результат:
Параметры Двойных размеров

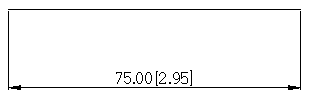

Двойные размеры отображаются двумя значениями. Стандартные единицы изображаются без скобок, а второй набор единиц показан в квадратных скобках.
Двойные размеры - выберите опцию, чтобы открыть двойные размеры.
Единицы измерения - выберите единицы измерения двойных размеров.
Десятичные знаки - число десятичных знаков после запятой в двойных размерах.
Число десятичных знаков допуска - если отображается поле допуска размера, это число десятичных знаков допуска двойного размера.
