Поверхность скругления

Скругление - это сглаживание внутренних и внешних углов, образующихся при пересечении двух поверхностей. PowerShape может создать поверхность скругления постоянного радиуса между любыми пересекающимися поверхностями.

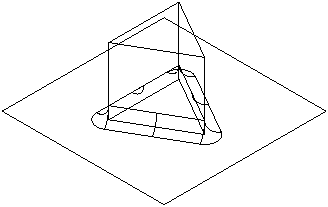

Типовая поверхность скругления между двумя пересекающимися поверхностями.

Прим.: Следовательно, скругление постоянного радиуса может быть изготовлено за один проход концевой сферической фрезы с таким же радиусом.

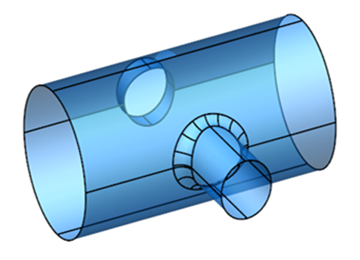

Прим.: Поверхность скругления будет точно следовать обеим поверхностям (в пределах точности), даже если каждая из них имеет двойную кривизну (смотрите картинку ниже).

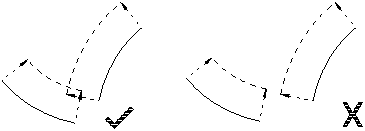

Вы можете создать скругление, когда две поверхности не пересекаются, при условии, что если сместить их на радиус скругления, они пересекутся:

В случае двух расходящихся поверхностей скругление будет создаваться между частями двух поверхностей, которые пересекаются при смещении на радиус скругления:

Другие скругления этого типа показаны ниже:

Если линия пересечения между двумя поверхностями содержит переломы (например, как результат острых углов, или из-за того, что некоторые внутренние радиусы меньше радиуса скругления), PowerShape создаст скругление от каждой не разбитой части линии. Скругление, показанное ниже, объединяет шесть разных поверхностей скругления, по одной для каждого угла и по одной для каждой стороны для создания одной поверхности скругления:

Скругление переменного радиуса может быть создано с разными значениями радиуса в заданных точках:

Переменное скругление нашло широкое применение в таких случаях. Постоянное скругление было бы возможно только с наименьшим радиусом, используемым по всей длины скругления. Однако здесь на одной стороне мы задали больший радиус, чтобы улучшить жесткость и избежать выбег скругления на более узкой стороне.
