Используйте страницу Посадки Power-элементов, чтобы создать пользовательский набор посадок Power-элементов, применяемых во всех каталогах компонентов. Выбранный набор посадок затем используется в Мастере компонентов.
- Выберите опцию Файл > Параметры > Параметры приложения > Механообработка > Toolmaker > Посадки Power-элементов.
При первом использовании диалога автоматически выбирается опция По умолчанию в выпадающем списке Использовать.
- Нажмите кнопку

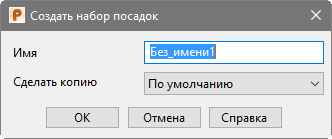

, чтобы открыть диалог Создать набор посадок:
- Введите Имя нового набора посадок. Например, My_Clearances.
- Из выпадающего списка Сделать копию выберите набор посадок для использования в качестве шаблона для нового набора. Первоначально, единственной опций в этом списке будет По умолчанию.
- Нажмите кнопку OK, чтобы вернуться в диалог Параметры. Сейчас автоматически выбрана опция My_Clearances.
- Из выпадающего списка Название Power-элемента выберите Power-элемент, который нужно изменить. В зависимости от произведённого выбора отображаются соответствующие размеры.
- В выпадающем списке выберите требуемые Единицы измерения и введите значения, чтобы изменить размеры посадок.
- Нажмите кнопку OK. Создается новый набор посадок под названием My_Clearances. Это пользовательская версия исходного набора посадок По умолчанию.
My_Clearancesсохраняются в файле под названием ClearanceSet_My_Clearances.xml. Перемещайте мышь над данной выборкой в выпадающем списке, чтобы найти папку с файлом.
Сейчас Мастер компонентов будет использовать в качестве набора посадок ClearanceSet_My_Clearances, пока не будет создан новый набор или выбран другой набор из выпадающего списка.
Чтобы переименовать, удалить или найти набор посадок:
- В выпадающем списке Имя Power-элемента выберите набор посадок.
- Выберите одну из опций:
, чтобы открыть диалог Переименовать набор посадок и ввести новое Имя.
, чтобы удалить набор посадок из выпадающего списка.
, чтобы открыть диалог Импорт набора посадок и пройти к нему.
