Сегментация сетки вручную

Используйте сегментацию сетки вручную для выделения отдельных сегментов сетки и вписания в них поверхностей.

1. Выберите сетку.



2. Откройте вкладку Инструменты для работы с сеткой > панель Создать > Сегмент > Сегментация вручную.
3. Используйте следующие опции панели инструментов Сегментация сетки вручную для управления процессом сегментации:

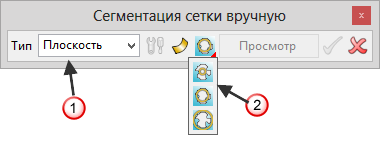

   • Используйте выпадающий список Тип , чтобы выбрать объект для вписывания в сетку:

     Плоскость - (только для поверхностей)

     Цилиндры

     Конус

     Сфера

     Тор

     Вытягивание

     Поворот - (только для поверхностей)

     Наложение - (только для поверхностей)

   • Нажмите кнопку для вызова диалога Настройки сегментации.
   • Используйте кнопки и , чтобы переключаться с генерирования поверхностей на генерирование тел.
   • Используйте всплывающую панель Вписать , чтобы выбрать направление вписывания. В данных примерах специально преувеличен эффект вписывания, чтобы вы смогли легко увидеть результаты использования разных направлений:

   Вписать внутри -выберите эту опцию, чтобы вписать поверхность-примитив с внутренней стороны сетки.	Вписать через середину - выберите эту опцию, чтобы поверхность-примитив оказалась вписанной максимально близко к центру сетки.
   Вписать снаружи - выберите эту опцию, чтобs вписать поверхность-примитив с наружной стороны сетки.

4. Выберите область треугольников сетки с помощью вкладки Инструменты для работы с сеткой > панель Выборка.

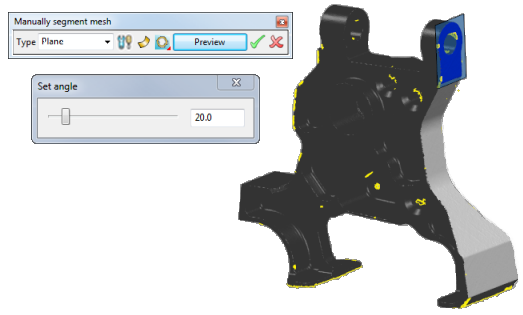

5. Нажмите кнопку Просмотр, чтобы выполнить предварительный просмотр генерированных объектов:



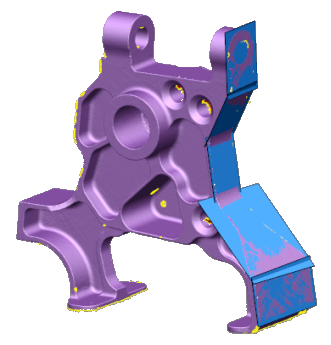

Совет: Перемещайте мышь по генерированному объекту, чтобы увидеть значение точности вписывания.
6. Щелкните мышью чтобы принять и скрыть объект. Или нажмите кнопку для отмены просмотренного изображения и закрытия диалога.



Совет: Щелчок мышью по объекту эквивалентен нажатию .
7. Закрыв диалог, вы увидите новые объекты:



Совет: Ранее выбранные поверхности запоминаются, если вы выходите и снова входите в режим сегментации той же самой сетки.

Если удалить поверхность до возвращения в сегментатор, ее области освобождаются.

Если отменить, вернуть или изменить сетку, сохраненные данные теряются. Если это произошло, сегментатор не запоминает генерированные им поверхности.
