Диалог Настройки сегментации

Диалог Настройки сегментации позволяет управлять стандартными настройками автоматической и ручной сегментации.

Чтобы изменить эти настройки:

1. Нажмите кнопку Настройки сегментации в диалоге Сегмент сетки. Откроется диалог Настройки сегментации.

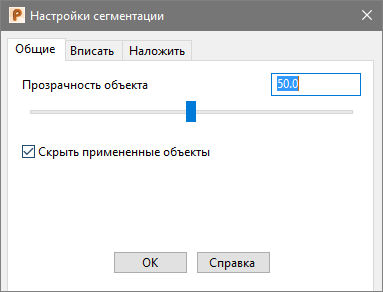

2. Во вкладке Общие:



   • Воспользуйтесь слайдером Прозрачность объекта, чтобы изменить прозрачность вписанных поверхностей при просмотре.
   • Выберите опцию Cкрыть примененные объекты, чтобы автоматически скрыть любые примененные поверхности или тела. Если опция не активирована, настройка прозрачности, выбранная выше, будет определять внешний вид примененных поверхностей.
   Прим.: Данное окно метки также присутствует в диалоге Сегмент сетки.

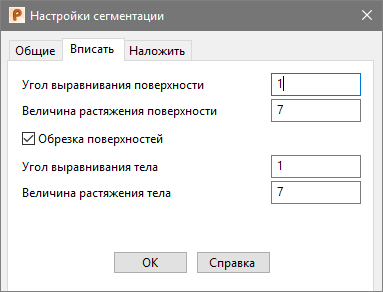

3. Во вкладке Вписать:



   • Отредактируйте Угол выравнивания поверхности, чтобы задать точность выравнивания поверхностей-примитивов с рабочей плоскостью.
   • Отредактируйте Величину растяжения поверхности, чтобы задать расстояние, на которое поверхность-примитив растягивается за границу области.
   Прим.: Эти параметры применяются ко всем поверхностям модели в противоположность диалогу Изменить растяжение, в котором требуется выборка поверхностей.
   • Выберите опцию Обрезка поверхностей, чтобы создавать обрезанные поверхности в процессе сегментации.
   • При необходимости измените параметры Угол выравнивания тела и Величина растяжения тела.
   Прим.: Эти опции также доступны в диалоге Файл > Параметры > Параметры приложения > Объект > Сетка. Сейчас их можно изменить отдельно для поверхностей и тел.

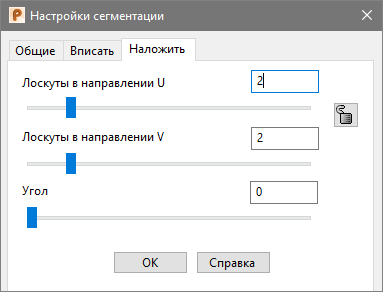

4. Во вкладке Наложить:
   • Нажмите кнопку Сегментация сетки вручную , чтобы открыть требуемые опции:



   • Используйте слайдер Лоскуты в направлении U или введите точное значение, чтобы задать количество контрольных точек в направлении U, используемых для генерирования кривых поверхности в 2D-пространстве.
   • Используйте слайдер Лоскуты в направлении V или введите точное значение, чтобы задать количество контрольных точек в направлении V, используемых для генерирования кривых поверхности в 2D-пространстве.
   • Нажмите кнопку , чтобы отредактировать число контрольных точек симметрично в обоих направлениях.
   • Используйте слайдер Угол для настройки ориентации наложенной поверхности вручную.
   Прим.: Данные опции совпадают с опциями в диалоге Наложить сетку, который можно открыть из вкладки Управление > панель Создать > Наложить.

Прим.: Кнопка Настройки сегментации сейчас является общей для настроек Автоматической и Ручной сегментации.
