Создание линии обрезки

Линия обрезки - это кривая, представляющая развертку детали фланца. Деталь разгибается с целью получения плоского шаблона и его периметра. Затем кривая проецируется на добавочную поверхность. Данная опция очень удобна при вырезании фланцевых деталей из листового металла, который после гибки приобретает конечную форму и ориентацию.

Прим.: Для доступа к модулю «Линия обрезки» включите Toolmaker, выбрав соответствующий параметр на вкладке «Мастер».

Чтобы создать Линию обрезки:

1. Создайте добавочную поверхностьСоздание добавочной поверхности.
   Прим.: Для получения дополнительной информации обратитесь к разделу "Поверхностное моделирование".
2. Откройте вкладку Кривая > панель Из выборки > Наложить > Линия обрезки.

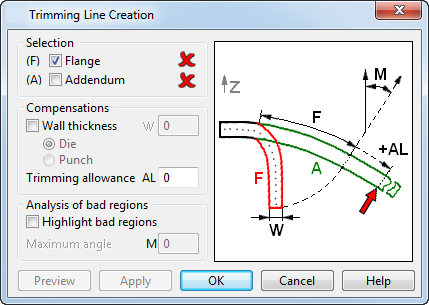

   Откроется диалог Создание линии обрезки:



3. Используйте опции в диалоге, чтобы создать линию обрезки:

   Выборка

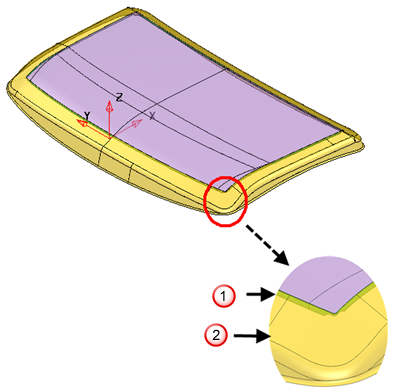

   • Фланец - выберите поверхность фланца (F). На модели ниже эта поверхность обозначена . Если поверхность фланца содержит отверстия, линии обрезки этих отверстий будут созданы как контуры.
   • Добавочная - выберите добавочную поверхность (A). На модели ниже эта поверхность обозначена .



   Коррекции

   Значения, задаваемые в этом разделе, используются для вычисления линии обрезки:

   • Толщина стенки - толщина фланца. Выберите эту опцию, чтобы использовать толщину W для вычисления линии обрезки.
   • Матрица - если выбрана данная опция, толщина стенки применяется при создании матрицы.
   • Пуансон - если выбрана данная опция, толщина стенки применяется при создании пуансона.
   • Припуск на обрезку - дополнительный припуск гарантирует наличие достаточного количества металла для создания требуемой поверхности фланца.

   Анализ некорректных участков

   • Выделить плохие участки - если выбрана данная опция, линии обрезки, расположенные на слишком крутых уклонах, подсвечиваются. Уклон добавочной поверхности, на котором создается линия обрезки, должен быть максимально пологим.
   • Максимумальный угол - если опция Выделить плохие участки активна, можно ввести угол. Любая линия обрезки на уклоне, превышающем этот угол, подсвечивается.
4. Нажмите кнопку OK, чтобы создать линию обрезки и закрыть диалог.
