Вы можете создать пузырь с помощью каркасной кривой, наложенной на тело.
Каркас проецируется на тело вдоль нормали поверхности тела. Затем тело заполняет область, обведённую каркасом.
Чтобы создать тело-пузырь:
- Убедитесь, что тело активно
.
- Выберите замкнутый каркасный объект
.

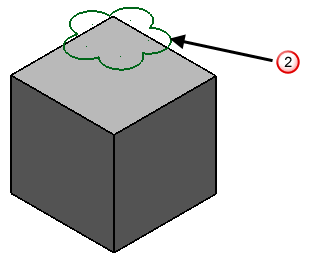

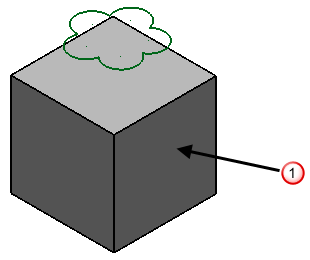

Курсором выберите неактивное тело и замкнутую кривую.

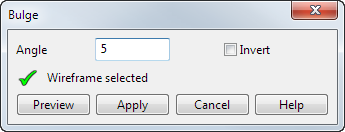

- Откройте вкладку Тело > панель Элемент > Пузырь чтобы открыть диалог Пузырь:
- Введите Угол. Под этим углом пузырь вырастает из тела.
- Инвертировать - инвертирует пузырь в тело.
- Выберите одну из опций:

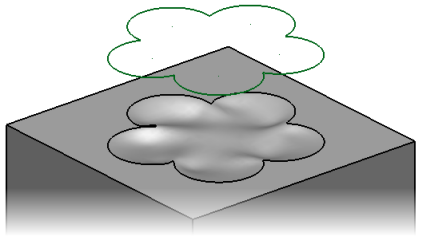

- Просмотр - показывает пузырь на теле с помощью выбранного каркаса. Вы можете изменять настройки в диалоге или выбранный каркас до тех пор, пока не увидите нужный результат при просмотре тела.

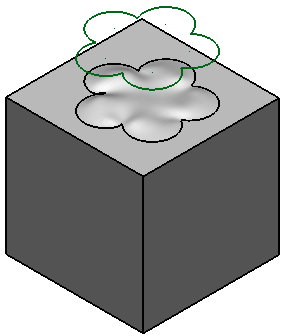

- Применить - создаёт в теле пузырь. Диалог остается на экране, чтобы вы могли выбрать другие каркасные объекты и продолжить создание пузырей. Значок Элемент пузырь
появляется в дереве элементов тела.
