Редактирование углов касательных в точках кривых

Чтобы отредактировать направления и длины касательных в точках кривых:

1. Выберите кривую или точки на кривой.
2. Откройте вкладку Инструменты для работы с кривыми > панель Изменить > Настроить > Касательные.

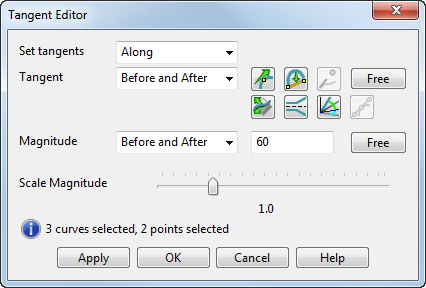

3. Используйте диалог Редактор касательных для редактирования касательных в выбранных точках:



   Прим.: Количество выбранных кривых и точек отображается в диалоге.

   Касательные вдоль/поперек кривой - (только кривые поверхностей) позволяет установить касательные в выбранных точках вдоль или поперек кривой в направлении текущей поверхности. Для кривых, не являющихся кривыми поверхностей, селектор зафиксирован на Вдоль.

   Прим.: Редактирование касательных работает с выборками из нескольких кривых.

   Направление - редактирует направления касательных.

   Выберите одну из опций, чтобы указать, какое направление касательной нужно изменить:

   • До и после
   • До
   • После

   Эти семь кнопок помогут вам изменить направления касательных:

   • — чтобы точно задать направление касательной, нажмите на эту кнопку для вызова диалога Направление. Заполните диалог с новыми значениями направления и нажмите ОК.
   • — выпрямляет отрезки до или после выбранных точек. Если выбрана вся кривая, то выпрямляются все отрезки. Кривые поверхностей выпрямляются только "вдоль" поверхности.
   • — если выбрать Направление как До или После, то можно редактировать положение контрольной точки для этой касательной. Чтобы это сделать, нажмите на эту кнопку для вызова диалога Точка. Внесите в диалог новые данные положения контрольной точки и нажмите OK.
   • Освободить - освобождает направления касательных (до или после), чтобы вписать гладкую кривую через каждую выбранную точку. Если длины касательных заданы, то пересчитываются только направления касательных.
   • — (только поперечные/продольные кривые) чтобы задать плоскость, в которой лежит направление касательной, нажмите на эту кнопку, чтобы открыть диалог Направление. Заполните диалог и нажмите кнопку ОК. Это задает нормаль плоскости.
   • — (только для поперечных/продольных кривых) чтобы задать углы наклона и поворота, нажмите эту кнопку для вызова диалога Наклон/Поворот.
   • — чтобы задать углы азимута и элевации, нажмите эту кнопку для вызова диалога Редактор Азимута/Элевации.
   • — выровнять касательные до и после.

   Длина - редактирует длины касательных. Выберите одну из опций, чтобы указать, какое направление касательной нужно изменить:

   • До и после
   • До
   • После

   Можно ввести значение длины в предоставленном текстовом поле.

   Освободить - освобождает длины, чтобы гладкая кривая проходила через каждую выбранную точку.

   Масштаб длины - редактирует длины касательных, масштабируя значение с помощью слайдера. Чем выше значение, тем более полной будет кривая.

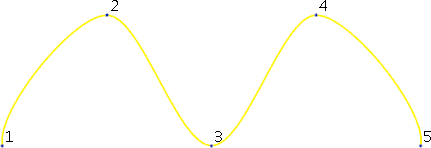

   В примере слайдер установлен на значение 1:

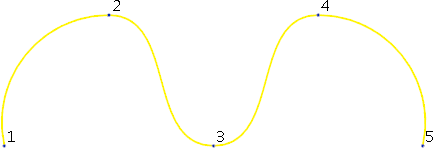

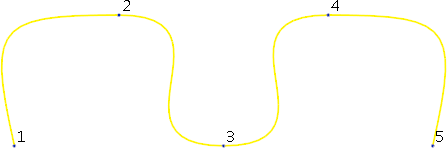

   Если увеличить значение до 2, кривая разрастется, так как длины касательных увеличились:



   Если уменьшить значение до 0.5, кривая сожмется, так как длины касательных уменьшились:



   Масштаб всегда сбрасывается на 1, если в диалоге меняется направление или тип редактирования. Это не влияет на длины касательных кривой.

4. Нажмите OK, чтобы подтвердить изменения и закрыть диалог.
