Этот диалог позволяет редактировать углы наклона и поворота:
Вы можете изменить углы наклона и поворота, которые определены вдоль продольной или поперечной кривой.
Наклон и поворот можно изменить только при условии, что:
- выбраны поверхностные кривые или точки на кривых поверхности;
- поверхность имеет ведущую кривую (создайте ведущую кривую с помощью "Инструментов для работы с поверхностями" во вкладке Управление > панель Добавить > Ведущая кривая).

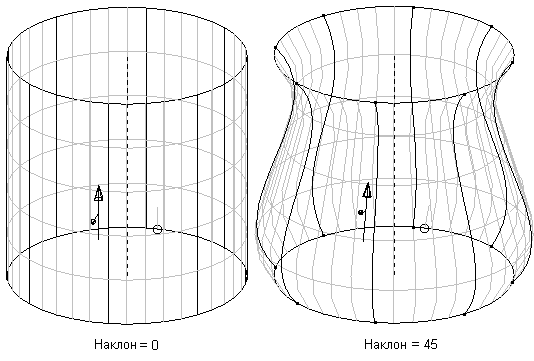

Наклон - угол наклона определяет направление касательной продольной кривой относительно касательной ведущей кривой:
Если угол наклона положительный, продольная кривая отклоняется от ведущей кривой; если он отрицательный, продольная кривая приближается к ведущей кривой.

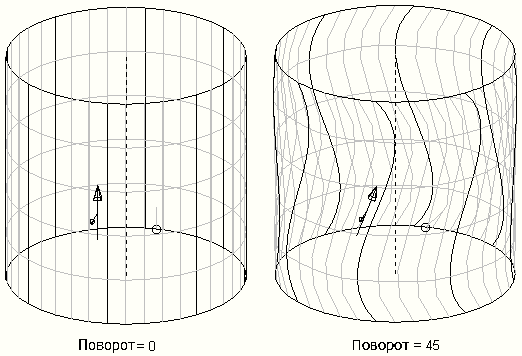

Поворот - заставляет продольную кривую повернуться вокруг ведущей кривой:
Если угол поворота положительный, продольная кривая поворачивается по часовой стрелке таким образом, что она проходит через поперечную кривую.
