Специальные каталоги - Группирование

Можно изменить следующее:

• Группировать по направлениям
• Задавать порядок отображения размеров и групп

Например:

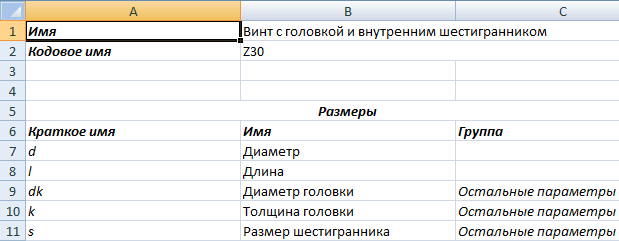

1. Создадим пользовательский каталог с именем ХХХХ, содержащий Винт с головкой и внутренним шестигранником (Z30).

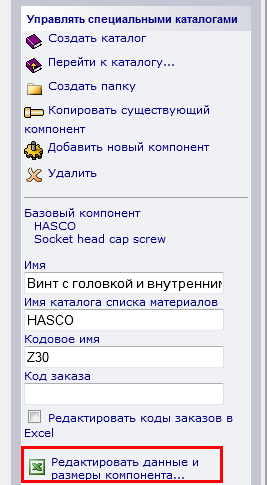

2. Выберите опцию Редактировать данные и размеры компонента.



3. MS-Excel автоматически откроется на панели задач.
4. Перейдите в программу MS-Excel, чтобы открыть электронную таблицу, созданную автоматически.

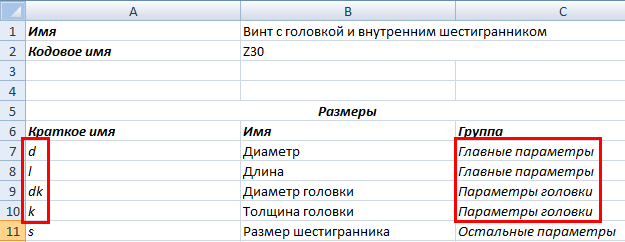

5. Введите в электронную таблицу следующее:
   • Главные параметры в ячейке Группа для задания параметров d и l
   • Параметры головки в ячейке Группа для задания параметров dk и k.



6. Сохраните изменения в электронной таблице.
7. Снова вернитесь в PowerShape и нажмите кнопку Применить изменения.



   Параметры компонентов группируются следующим образом:

   • Размеры с одинаковым именем группы объединяются в одну группу.
   • Если группы с данным именем не существует, создается новая группа.
   • Размеры, не имеющие имени группы, включаются в основную группу или параметры.
8. Дважды щелкните по компоненту в дереве пользовательского каталога, чтобы открыть компонент в окне Мастера компонентов.

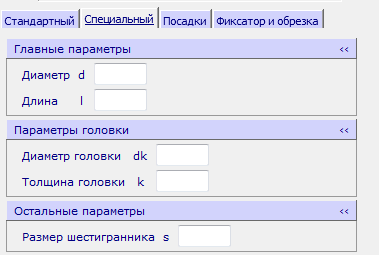

9. Выберите вкладку Специальный. Отобразятся группы Главные параметры и Параметры головки.

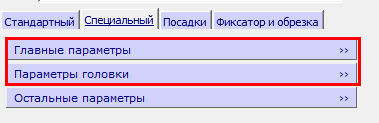

10. Щёлкните по группам, чтобы открыть параметры.



Совет:

• Данная методика очень удобна при проектировании плит. Вы можете группировать параметры, связанные с винтами отдельно от параметров, относящихся к отверстиям под колонки.
