Каталоги

В каталогах содержатся стандартные компоненты, которые можно добавить в модель или сборку. Поддерживаются специализированные каталоги изделий.

Прим.: Доступность некоторых каталогов компонентов зависит от типа лицензирования.

Toolmaker поддерживает компоненты пресс-форм следующих поставщиков:

Crusteel	Danly	DME - Europe (оба стандарта: европейский и DME)
DME - Северная Америка	DMS	Futaba
Hales	Hasco	Kishin
LKM	Meusburger	MISUMI
PCS	Pedrotti	Polimold
Progressive	Rabourdin	VAP
Sideco	Strack	Unbrako (метрический и стандарт Великобритании)

Кроме того, вы можете создать специальные каталоги, чтобы:

• Группировать часто используемые компоненты. Пользовательский каталог может содержать компоненты разных производителей.
• Переименовать стандартные компоненты. Исходная геометрия и связь с производителем при этом не нарушаются. Компонент наследует любые изменения, производимые в каталоге компонентов производителя.
• Изменять компоненты по своим размерам, назначать коды и имена. Затем эти компоненты могут использоваться в Мастере компонентов.

Для управления пользовательскими каталогами:

1. Откройте вкладку Мастер > панель Режим > Вкл/выкл Toolmaker, чтобы войти в режим Toolmaker.
2. Откройте вкладку Мастер > Изменить пресс-формы > Мастер компонентов.

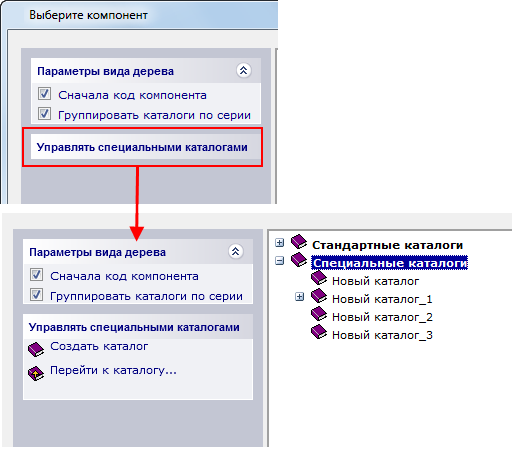

3. Нажмите Управлять специальными каталогами, чтобы открыть эти опции.



Совет: Нажмите , чтобы закрыть Параметры вида дерева в диалоге Мастер компонентов. Часть опций закроется.
4. Используйте опции, чтобы:
   • Найти существующий каталог..
   • Создать новый пользовательский каталог.
