Чтобы создать цилиндрическое наложение под углом 360 градусов:
- Выберите цилиндрическую поверхность, на которую будет выполняться наложение.
Цилиндрическая форма бутылки, показанная ниже, используется для демонстрации 360 градусного цилиндрического наложения:
- Откройте вкладку Поверхность > панель Создать > Наложить.
Откроется страница Выбрать объекты наложения Мастера наложения.
- Нажмите кнопку Далее.

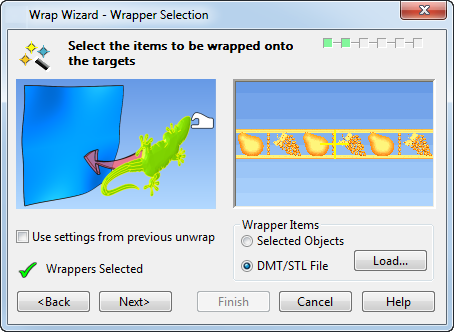

Появится страница Выбор объектов наложения.
- Выберите опцию DMT файл.
- В диалоге Загрузить файл DMT выберите DMT файл, который нужно использовать для наложения. Его изображение появляется в диалоге:
- Нажмите кнопку Далее.

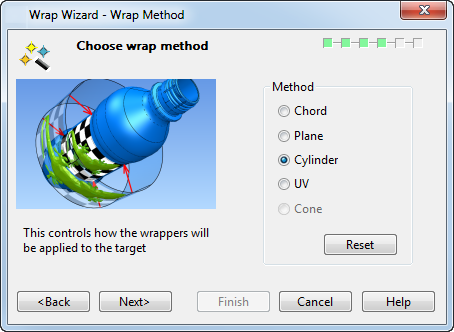

- Выберите метод наложения Цилиндр:
Визуальный эффект шахматной доски отображается на целевом объекте и демонстрирует эффект от метода наложения Цилиндр:
- Нажмите кнопку Далее.
Наложение отображается на цилиндре:

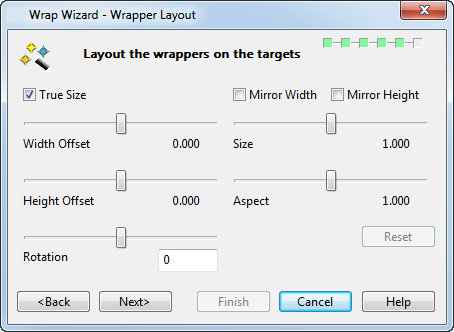

Откроется страница Объект наложения, где выполняется настройка объектов наложения.Совет: Для достижения лучших результатов 360 градусного цилиндрического наложения рекомендуется настроить Размер так, что кромки наложения в месте пересечения перекрывались незначительно.
На примере бутылки опция Натуральный размер не выбрана, а Размер установлен на 1.005.
- Нажмите кнопку Далее.
- Нажмите кнопку Готово.
На примере бутылки показан эффект от такого 360 градусного цилиндрического наложения:
