Наложение кривых на поверхности и тела

Прим.: Доступность функционала наложения зависит от типа лицензирования.

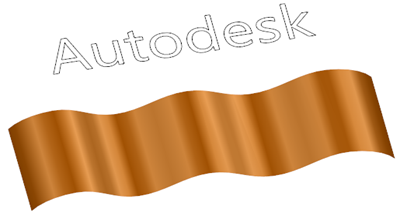

Каркасные объекты (например, текст) можно наложить на поверхности или тела:

Чтобы создать наложение:

1. Убедитесь, что каркасные объекты ориентированы правильно в плоскости XY.

   Во время наложения каркасные объекты конвертируются в 2D, проецируясь на плоскость XY глобального пространства или на ЛСК группы объектов (если таковая существует).

   Если каркасная геометрия неверно ориентирована в плоскости XY, следуйте инструкции, приведенной ниже:

   1. Создайте групповую ЛСК.
   2. Выровняйте ЛСК так, чтобы её ось Z была перпендикулярна плоскости геометрии.
   3. Выберите каркасные объекты.
   4. Откройте вкладку ЛСК > панель Группа > Добавить в группу, чтобы добавить каркасные объекты в группу ЛСК.
   5. Деактивируйте групповую ЛСК.
2. Создайте ЛСК, если необходимо, для размещения каркасной геометрии на твердотельных или поверхностных объектах.

   Каркасная геометрия будет центрирована в начале координат ЛСК, а её ось Y будет выровнена с осью Y ЛСК (если будет использоваться опция ЛСК).

3. Откройте вкладку Вид > панель Внешний вид > Закраска > Закрашенный, чтобы закрасить модель.
4. Выберите все каркасные, твердотельные или поверхностные объекты, которые нужно использовать.
5. Откройте вкладку Кривая > панель Из выборки > Наложить, чтобы открыть Мастер наложения.

Прим.: Мастер наложения также доступен во вкладке Поверхность > панель Создать.
