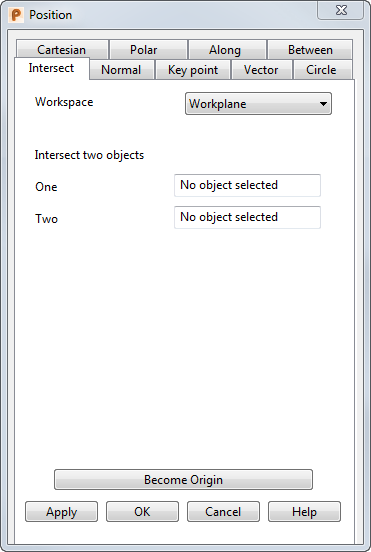

Используйте вкладку Пересечение диалога Точка для определения точки пересечения объектов.
Пространство - выберите рабочее пространство из доступных опций. Доступные опции:
- Относительное - положение определяется относительно другого положения, которое становится началом координат пространства. Положения выравниваются относительно активной ЛСК или глобальной СК, если нет активной ЛСК.
Режим относительного пространства не всегда доступен, поскольку подходящая относительная координата может отсутствовать. В таком случае выберите удобную точку (например, пересечение двух линий) и сделайте ее началом относительного пространств с помощью опции Сделать относительным центром.
- Локальная СК - положение определяется относительно активной ЛСК, если такая существует.
- Глобальная - положение определяется относительно глобальной СК.Прим.: В случае наличия заблокированных объектов блокировка отменяется при выборе другого рабочего пространства.
Выберите два объекта в модели, чтобы обнаружить точку их пересечение. Имена выбранных объектов отображаются в следующих опциях:
- Один - имя одного из выбранных объектов.
- Два - имя другого выбранного объекта.
Для поиска пересечений PowerShape выполняет следующее:
- Если точка не лежит ни на одном из объектов, объекты продлеваются.
- Линии рассматриваются как бесконечные.

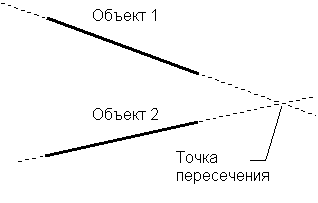

Точка пересечения двух не пересекающихся линий показана ниже.
- Дуги рассматриваются как полные окружности.
- Если есть два возможных пересечения, точкой пересечения будет та, что расположена ближе к последнему щелчку мыши.

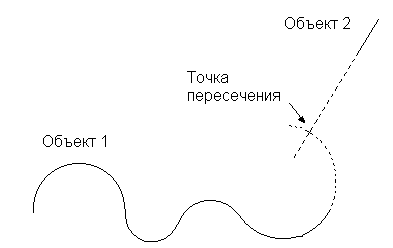

- Кривые продлеваются так, чтобы сохранить кривизну в конечной точке.
Сделать относительным центром - нажмите эту кнопку, чтобы сделать заданную в диалоге точку началом координат. Любые относительные координаты измеряются от этого центра.
Применить - вводит положение. Если текущая операция допускает несколько точек, диалог остается открытым и готовым к вводу других точек. В противном случае диалог закрывается.
OK - вводит точку и закрывает диалог.
Отмена - прерывает ввод точки.
