Копирование элементов тел

Кроме трансформации и копирования элементов внутри одного тела, вы можете трансформировать и копировать элементы из одного тела в другое посредством опций вкладки Правка > панель Трансформация:

• Переместить
• Повернуть
• Отразить
• Масштаб

Рассмотрим копирование элементов тел с помощью операции Переместить:

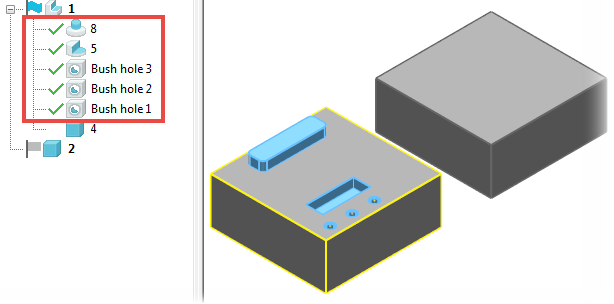

1. Выберите элементы тела, которые требуется скопировать, в окне дерева построения:



Совет: Рекомендуется выбирать элемент не графически, а в окне дерева построения тела, особенно это касается Булевых элементов. Такой метод гарантирует, что выбран нужный элемент, а не все тело.
2. Откройте вкладку Правка > панель Трансформация > Переместить, чтобы открыть панель инструментов Переместить:



3. Нажмите кнопку Сделать копию и введите количество копий в поле Копии.

   Кнопка Выбрать конечное тело становится доступной. Эта кнопка появляется в том случае, если твердотельные элементы выбраны до открытия панели инструментов Переместить.

4. Нажмите кнопку Выбрать конечное тело и выберите тело, в которое будут скопированы элементы.
Совет: Также конечное тело можно выбрать мышью в дереве построения тела.
5. Задайте перемещение элемента с помощью одной з опций панели инструментов:
   • - введите значения X, Y и Z или графически выберите точку, чтобы задать перемещение объектов с помощью осей ЛСК.
   • - графически выберите две точки, чтобы задать направление перемещения, и введите значение, или воспользуйтесь маркерами, чтобы задать величину перемещения;
   • - графически задайте направление перемещения, выбрав нормаль к геометрии, и введите значение, или воспользуйтесь маркерами, чтобы задать величину перемещения.

     Открывается предварительный просмотр трансформируемых элементов. Существуют несколько вариантов просмотра графических данных при изменении элементов тел.

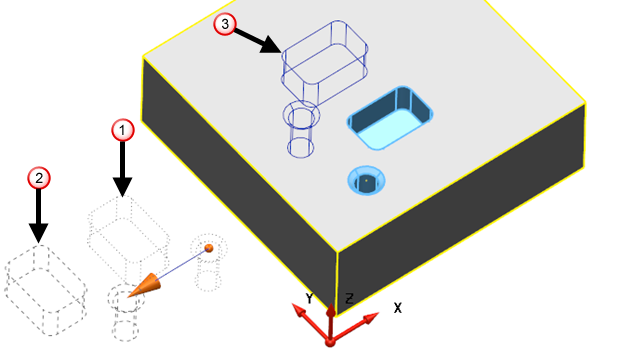

     На следующем примере демонстрируется перемещение элементов блока при его повороте:



     - Точечные контуры элементов в исходном положении (до поворота).

     - Пунктирные контуры элементов после перемещения на 20 мм по оси Х.

     - Синий контур - конечный результат перемещения элементов.

6. Нажмите кнопку Применить .

   Элементы копируются в новое тело и добавляются в дерево построения.
