Добавление компонентов, смоделированных пользователем

Откройте исходный компонент.

1. Откройте вкладку Мастер > Изменить пресс-формы > Компонент.
2. В диалоге Выберите компонент нажмите Добавить новый компонент.



3. Выберите следующее:
   • Исходный компонент модели.
   • Папку назначения.
4. Нажмите кнопку Использовать выбранный.

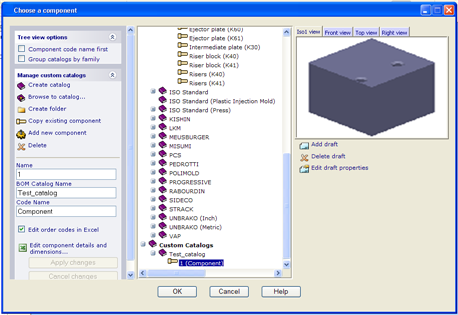

5. Нажмите кнопку Добавить, чтобы добавить компонент к пользовательскому каталогу. Диалог обновляется и отображает компонент:



6. Нажмите Редактировать данные и размеры компонента, чтобы открыть электронную таблицу MS Excel для данного компонента.
7. Измените имя и размеры в электронной таблице, если необходимо. Вернитесь в PowerShape.
8. Нажмите кнопку Применить изменения, чтобы:
   • Обновить дерево Специальные каталоги и отразить все произведённые изменения в имени компонента.
   • Закройте электронную таблицу.
   • Откройте компонент в графическом окне диалога.



9. Если требуется, используйте следующие опции:
   • Нажмите кнопку , чтобы Добавить чертеж Выберите требуемые объекты в диалоге Выбрать чертеж. Выбранный чертеж добавляется во вкладку Чертёж.
   • Для удаления вкладки выберите её и нажмите , чтобы Удалить чертёж.
   • Чтобы изменить заголовок вкладки, выберите её и нажмите кнопку Редактировать свойства чертежа. Введите новый заголовок вкладки в поле Title и нажмите кнопку Принять, расположенную под полем Title.
10. Добавьте, если требуется, другие пользовательские компоненты.
11. Когда в специальный каталог добавлены все требуемые компоненты, нажмите кнопку ОК, чтобы завершить работу.

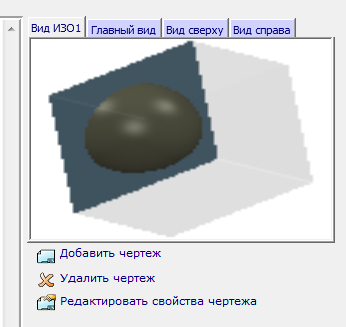

Просмотр пользовательского компонента

Все созданные пользователем компоненты и добавленные в Специальный каталог будут отображаться в режиме просмотра в случае их выбора в каталоге.

Это изображение соответствует геометрии компонента, хранящейся в дереве построения тела.

На следующем примере показан пользовательский компонент, в котором длина отверстия превышает размеры блока.

При необходимости вы можете изменить геометрию компонента и создать из нее новый компонент.
