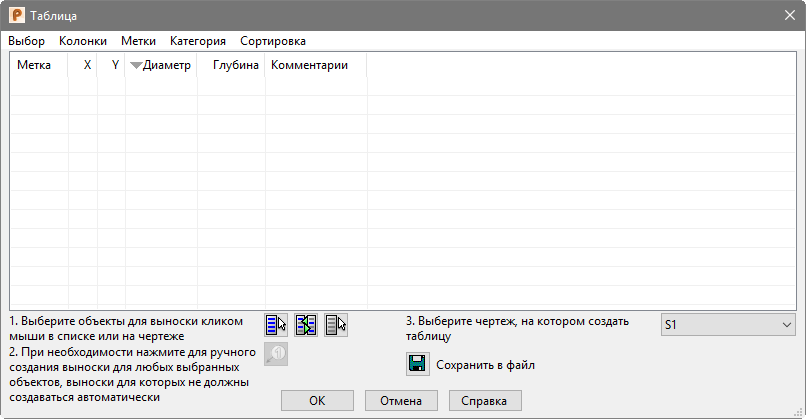

Диалог Таблица для таблицы отверстий

Используйте диалог для ввода данных в таблицу отверстий.

Чтобы использовать этот диалог:

1. Используйте опции меню этого диалога, чтобы задать отображаемые данные.

   Значок указывает, что опция выбрана и данные отобразятся в таблице.

   • Выбор - это меню управляет отображением данных в таблице.
   • Колонки - это меню позволяет задать столбцы отображаемых данных. Выберите опцию, чтобы отобразить данные или погасите ее, чтобы скрыть их.
   • Метки - это меню отображает все опции для управления метками и выносками. Они работают по аналогии с меню Метки в спецификации.
   • Категория - выберите в этом меню категорию объекта, который нужно включить в таблицу.
   • Сортировка - выберите в этом меню требуемый метод сортировки.

     По умолчанию используется метод Нет исходной сортировки. Для сортировки таблицы можно также использовать столбец Диаметр. Щёлкните по стрелке рядом с надписью Диаметр, чтобы изменить порядок сортировки.

2. Если требуется, меняйте расположение столбцов:
   1. Щёлкните правой кнопкой мыши по заголовку столбца.
   2. Выберите нужную опцию из контекстного меню заголовка столбца:

      Сдвиг влево - переместите выбранный столбец влево.

      Сдвиг вправо - переместите выбранный столбец вправо.

      Увеличить десятичную часть - увеличивает число десятичных знаков в столбце данных. Опция активна, если столбец содержит числовые данные.

      Уменьшить десятичную часть - уменьшает число десятичных знаков в столбце данных. Опция активна, если столбец содержит числовые данные.

3. Если необходимо, добавьте выноски и метки к компонентам чертежей, выбранных для таблицы.
4. Создайте таблицу в чертеже или сохраните её в файле. Используйте кнопку для переключения между отображением данных в виде встроенной электронной таблицы Microsoft Excel и сохранением данных в форматах . xlsx или .csv.
5. Нажмите кнопку OK, чтобы создать таблицу и закрыть диалог.
