Диалог Параметры поверхности по сечению и двум направляющим

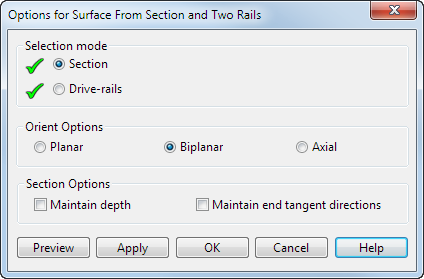

Если вы нажимаете кнопку Дополнительно в диалоге Умный моделировщик поверхностей при создании поверхности с помощью опции По двум направляющим, открывается диалог Параметры поверхности по сечению и двум направляющим. Используйте этот диалог, чтобы задать расширенные опции создания.

• Режим выбора
  • Сечение - выберите каркасный объект для сечения .
  • Направляющие - выберите каркасные объекты в качестве направляющих .



• Параметры ориентации - выберите одну из следующих опций:
  • Плоская
  • Бипланарная
  • Осевая

  В большинстве случаев опция по умолчанию должна давать корректный результат. Если вы нажали Просмотр, а полученная поверхность не та, что вы ожидали, используйте одну из других опций.

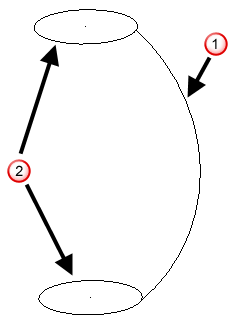

  Пример, приведенный выше, создает следующие поверхности:

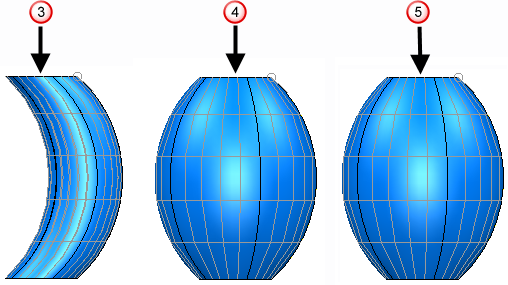

  опция Плоская

  опция Бипланарная

  опция Осевая



  Результаты для Осевой и Бипланарной выглядят одинаково.

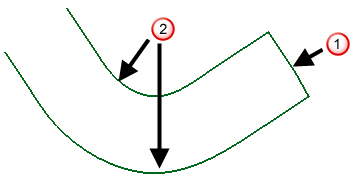

  На примере внизу:

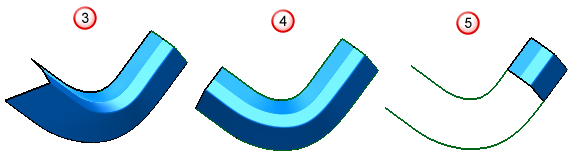

  получаются следующие поверхности:



  Эти три опции приводят к трем разным результатам.

• Параметры сечения - эти параметры позволяют применять разные критерии к сечению, которое используется для создания поверхности.

  На примере внизу демонстрируется результат, когда обе опции погашены. Высота профиля будет увеличиваться вдоль длины ведущих кривых:

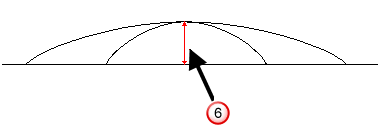

  • Сохранять глубину - высота профиля будет сохраняться на всю длину направляющих. На рисунке ниже показывает глубину:



    На примере показана поверхность, которая будет создана при использовании опции Сохранять глубину.



  • Сохранять касательность - угол касательной направляющей кривой и поверхности сохраняется на всю длину направляющих. Чтобы использовать эту опцию, необходима, как минимум, одна точка на профиле. Пример показан ниже:



    Угол касательной в месте пересечения профиля и направляющей.

    Направляющая кривая.

    Угол касательной в месте пересечения поверхности и направляющей.

    На примере показана поверхность, которая создается при использовании опции Сохранять касательность.



    Вы можете выбрать обе опции Сохранять глубину и Сохранять касательность. Пример ниже иллюстрирует поверхность, которая создается в случае, когда обе опции активны.



• Просмотр - показывает поверхность, созданную с использованием текущих настроек в диалоге. Вам может понадобиться изменять настройки в диалоге до тех пор, пока вы не увидите удовлетворяющую вас поверхность.
• Применить - сохраняет поверхность. Диалог остается на экране, что дает возможность продолжить выбор каркасных объектов и продолжить создание поверхностей.
