Умный моделировщик поверхностей - это диалог, позволяющий выбрать оптимальный метод создания поверхности по выбранным объектам модели. Данное решение идеально подходит новым пользователям. С его помощью они могут легко и быстро создать поверхности и автоматически генерировать простые поверхности.
Все методы создания поверхностей упорядочены по рациональности использования. Наилучшее решение отображается в окне диалога и применяется к выборке.
Чтобы создать поверхность с помощью Умного моделировщика поверхностей:
- Откройте вкладку Поверхность > панель Создать > Умный моделировщик поверхностей.
Откроется диалог Умный моделировщик поверхностей.
- Выберите объекты, из которых будет создаваться поверхность.
Создается поверхность и открывается ее просмотр.
- Если созданная поверхность отвечает вашим требованиям, нажмите кнопку OK, чтобы завершить создание поврхности.
- Для просмотра других методов создания поверхности нажмите кнопку Следующее решение
или Предыдущее решение
.
- Если вы решили использовать другой метод создания поверхности, щелкните мышью по выпадающему списку в диалоге Умный моделировщик поверхностей, чтобы просмотреть список всех доступных методов. Выберите в списке нужный метод и попробуйте создать поверхность. Если создание поверхности с помощью выбранного метода невозможно, появится сообщение об ошибке.
- Усовершенствуйте создание поверхности, улучшив выбор каркасных объектов. Добавляйте или удаляйте каркасные объекты, используя мышь и клавишу Shift.
- Нажмите кнопку Дополнительно, чтобы задать расширенные опции для текущего метода создания поверхности.
- Нажмите OK, чтобы завершить работу Умного моделировщика поверхностей.
В Умном моделировщике поверхностей доступны следующие методы создания поверхностей:

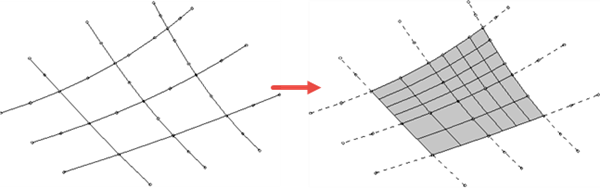

- Из сети кривых - создает поверхность из сети каркасных объектов. PowerShape сортирует каркасные объекты на продольные и поперечные кривые, разворачивая или перенумеровывая их нужным образом. Поверхность создается внутри внешней границы, образованной каркасными объектами:

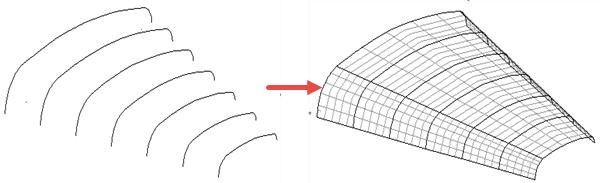

- Из отдельных - создает поверхность из набора отдельных кривых. Эти кривые становятся поперечными кривыми новой поверхности. К ним присоединяются продольные кривые:
Если выбранные кривые являются В-сплайнами, создается поверхность В-сплайна.

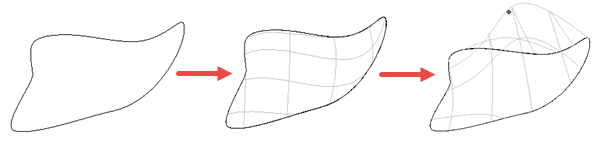

- Ограниченная - создает поверхность, заполняющую область, ограниченную выбранным каркасом или точками, или их комбинацией.
После выбора каркаса создается обрезанная поверхность. Эта команда создает поверхность, большую по размерам, а затем создает границы обрезки, ограничивая поверхность нужной областью. Это делает данный метод создания поверхности незаменимым при заполнении сложных по форме границ, например тех, что имеют много сторон или даже пиков.

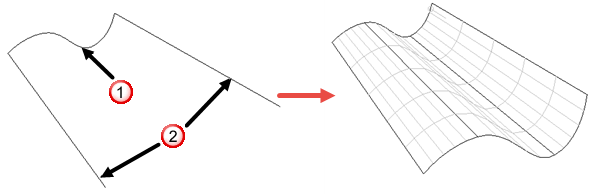

- Направляющая - создает поверхность путем задания направляющей кривой
, определяющей направление продольных кривых. Вы можете выбрать линию, дугу, кривую или контур в модели, чтобы определить направляющую:
Направляющая кривая может быть замкнутой или незамкнутой. Вы можете выбрать одну или любое количество поперечных кривых. Если направляющая длиннее, чем область, где лежит поперечная кривая, то создаются дополнительные поперечные кривые в конце направляющей кривой.

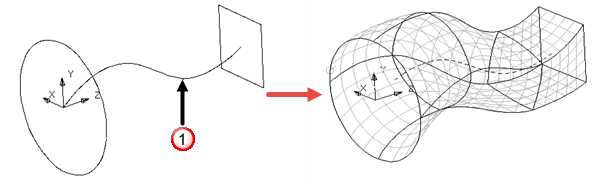

- По двум направляющим - создает поверхность из кривой поперечного сечения и двух направляющих кривых
. Копии сечения располагаются на соседних точках вдоль двух направляющих. Эти копии - масштабированные и повернутые версии исходного сечения. Поверхность создается из сети:
Чтобы создать поверхность с помощью этого метода, сечение и направляющие должны удовлетворять следующим условиям:
- Сечение должно быть отдельным незамкнутым каркасным объектом.
- Каждая направляющая должна быть отдельным каркасным объектом.
- Обе направляющие должны иметь одинаковое количество точек, и обе должны быть либо замкнутыми, либо незамкнутыми.
- Концы сечения должны касаться концов направляющих.

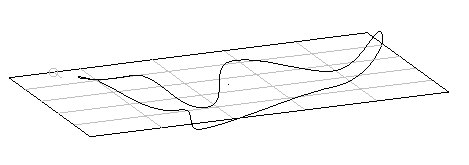

- Вписанная плоскость - создает плоскость оптимального совмещения, проходящую через выбранные кривые и точки:
- Развёртывающаяся (в настоящее время находится в разработке)
