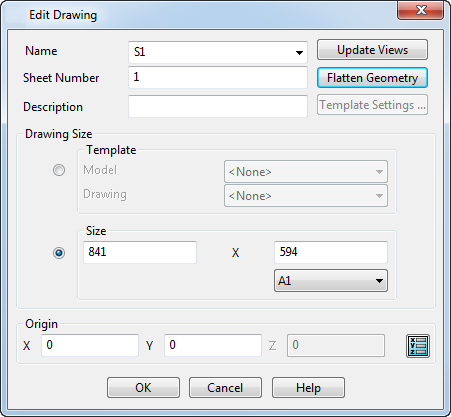

Используйте диалог для редактирования чертежей:
Имя - это имя чертежа. Его можно изменить на более значимое. Чтобы использовать чертёж в качестве шаблона, имя его модели должно содержать слово template.
Номер листа - используйте опцию, чтобы различать два чертежа с одним именем. Чертежам присваиваются уникальные имена в формате Имя (Номер листа). Например, Fred (1)........ Fred (n). Если номера листов чертежей не являются последовательными после изменения номера листа, задайте автоматическую перенумерацию, выбрав ответ Да на вопрос о перенумерации.
Описание - введите описание и содержание чертежа.
Обновить виды - нажмите эту кнопку, чтобы обновить содержимое всех скрытых видов и сечений в чертеже.
Геометрия развёртки - нажмите эту кнопку, чтобы выполнить развертку 3D-объектов (координата Z объектов становится равной нулю).
Шаблон - в качестве шаблона можно использовать чертёж из другой модели.

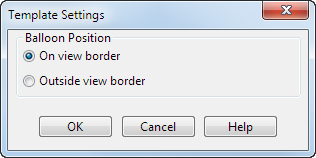

- Нажмите кнопку Настройки шаблона, чтобы открыть диалог Настройки шаблона.
- Используйте диалог, чтобы задать положение выносок. Их можно расположить:

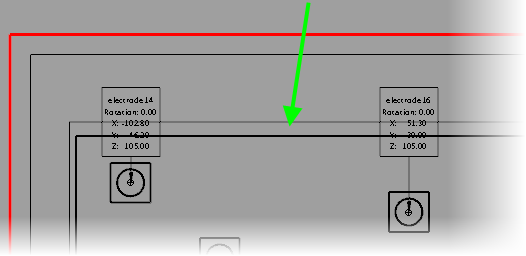

- На границе вида (по умолчанию). На чертежах Граница вида отмечена зеленой стрелкой.

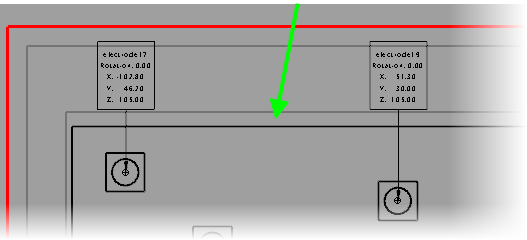

- Вне границы вида
Выбор опции влияет на положение выносок во всех чертежах, создаваемых с помощью шаблона чертежа.
- На границе вида (по умолчанию). На чертежах Граница вида отмечена зеленой стрелкой.
Размер - размеры чертежа по умолчанию. Для редактирования размера выберите опцию Размер. Пользуясь выпадающим списком, можно выбрать стандартный размер бумаги, а также изменить Ширину и Высоту чертежа.
Начало координат - редактирует начало координат глобального пространства чертежа. По умолчанию начало координат находится в левом нижнем углу чертежа и отмечено кружком с крестиком, как показано на рисунке:
Чтобы задать координаты:
- Введите значения X, Y, Z,
Точка - нажмите эту кнопку для открытия диалога Точка и использования инструментов ввода точки.
OK - выполняет изменения в чертеже и закрывает диалог.
Отмена - игнорирует изменения и закрывает диалог.
