Используйте один из следующих методов редактирования чертежей:
- Дважды щёлкните по чертежу для открытия диалога Изменить чертеж.
- Щёлкните правой кнопкой мыши в свободном пространстве чертежа для открытия контекстного меню Чертеж. Контекстное меню содержит основные опции вставки, вырезания, выбора и удаления объектов:
Прим.: Если удалить геометрию модели из чертежного вида, геометрия не удаляется из модели, а лишь скрывается из вида.
Специальная вставка - прикрепляет скопированную геометрию к курсору, но не вставляет ее до тех пор, пока вы не выберете мышью требуемое положение.
Конвертировать... - открывает диалог Конвертировать чертёж. Эта опция экспортирует 2D-чертеж в вид или другую модель. Чертёж можно конвертировать в открытую или новую модель. Использование этой опции предпочтительнее конвертирования чертёжных видов внутри модели. Задайте настройки Конвертирования на странице Общие во вкладке Виды опции Черчение диалога Параметры.
Обновить - выберите опцию для обновления видов чертежа.
Обновить все чертежи - выберите опцию для обновления всех видов модели.

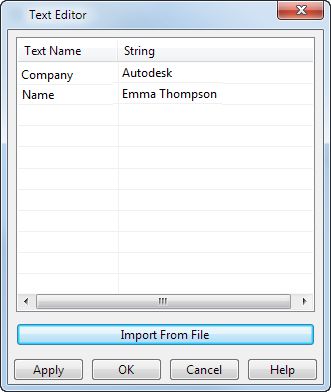

Изменить текст - выберите эту опцию, чтобы открыть диалог Текстовый редактор. В нём содержатся имена и строки текстов данного чертежа.
Используйте этот диалог, чтобы изменить данные строки одним из способов:
- Введите текст в столбец Строка. Нажмите кнопку Применить, чтобы выполнить замену.
- Используйте кнопку Импорт из файла, чтобы импортировать файл .csv, содержащий строки замены. Формат данного файла Имя текста,Строка.
Имя_1,Замена_1
Имя_2,Замена_2
Имя_n,Замена_n
