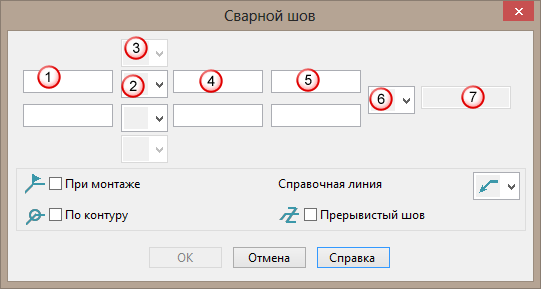

Диалог Сварной шов

Создайте знак сварного шва с помощью опций диалога.

- Введите размеры сечения сварного шва.

- Выберите в списке основной знак:

Нет Торцевой шов стыкового соединения с отбортовкой двух кромок Стыковой шов без скоса кромок Стыковой шов с односторонним скосом обеих кромок Стыковой шов с односторонним скосом одной кромки Стыковой шов с односторонним криволинейным скосом двух кромок

Стыковой шов с односторонним скосом одной кромки Подварочный шов Скругление Пробочный шов Точечный шов Обозначение шва

— Выберите в списке вспомогательный знак. Данная опция доступна, только если выбран основной знак.

Нет Плоский Выпуклый Вогнутый

- Введите количество элементов.

— Введите длину элементов.

— Выберите в списке конечный знак.

Нет Конечный знак используется в конце линии-выноски с обозначением сварного шва по европейским стандартам

— Введите вид сварки. Данное поле доступно только после выбора конечного знака.

При монтаже - выберите эту опцию, чтобы добавить в выноску знак сварного шва, выполняемого при монтаже.

По контуру - выберите эту опцию, чтобы добавить в выноску знак сварного шва по замкнутой линии.

Прерывистый - выберите эту опцию, чтобы добавить в выноску знак прерывистого сварного шва с шахматным расположением.

Справочная линия - выберите в списке опцию размещения текста на полке линии-выноски в обозначении сварного шва.

Нет Сверху Снизу

OK - создаёт символ сварного шва и закрывает диалог.
