Создание выносок

Чтобы создать выноску:

1. Откройте вкладку Примечание > панель Выноска и используйте следующие типы выносок:

• По умолчанию:
  • по умолчанию
  • Точки
• Текст:
  • Счетчик
  • Текст
  • Текст в рамке
  • Точка (в рамке)
  • Таблицы
  • С подчёркиванием
  • Выноска с окружностью
• Символ:
  • Допуски формы и расположения поверхностей
  • Центр
  • Шероховатость поверхности
  • Сварной шов

1. Щелкните мышью по чертежу, чтобы задать положение стрелки.

   От данной точки к курсору мыши потянется эластичная линия.

2. Щелкните мышью по чертежу, чтобы задать положение выноски.

   В зависимости от выбранного типа выноска создается следующим образом:

Тип выноски	Пример	Дополнительные характеристики
По умолчанию		По умолчанию для выносок используются настройки, заданные на странице Выноска диалога Параметры. Меняя настройки, можно создавать разные выноски по умолчанию.
Точки		Выноска-точка использует координаты стрелки как координаты метки, а форму выноски со страницы Выноска диалога Параметры. По умолчанию отображаются только координаты X и Y. Чтобы задать опцию Координаты как XYZ или Z, воспользуйтесь страницей Выноска диалога Параметры. Можно удалить метки координат из выноски, отключив опцию Метки координат.
Счетчик		Выноска со счетчиком содержит число, заключенное в окружность. Каждый раз при создании выноски со счетчиком показание счетчика увеличивается на 1.
Текст		Текст данной выноски не заключен в форму, а задаётся в процессе создания выноски. Когда вы задаете положение выноски, открывается диалог Подтверждение выноски. Используйте его для ввода текста выноски.

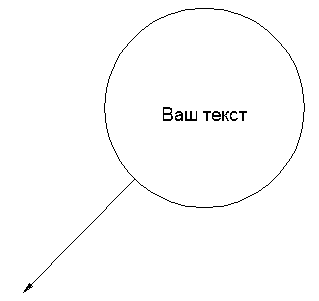

Текст в рамке		Выноска с текстом в рамке содержит текст, заключённый внутри окружности. Когда вы задаете положение выноски, открывается диалог Подтверждение выноски. Используйте его для ввода текста выноски.
Точка (в рамке)		Выноска-точка использует координаты стрелки как координаты метки, заключённые в рамку. По умолчанию отображаются только координаты X и Y. Чтобы задать опцию Координаты как XYZ или Z, воспользуйтесь страницей Выноска диалога Параметры. Можно удалить метки координат из выноски, отключив опцию Метки координат.
Таблицы		Данная выноска отмечает точку для добавления её в таблицу выносок. В этом примере A1 и A2 - выноски со сноской в таблицу. Вы можете использовать выноски со сноской в таблицу в качестве меток просверленных отверстий. Следует заметить, что в данном типе выносок не используются стрелки. Как только создан набор из выносок со сноской в таблицу, можно приступить к созданию таблицы, содержащей информацию о метках выносок и их координатах.
С подчёркиванием		Выноска с подчёркиванием содержит подчеркнутый текст. Текст в выноске задаётся счётчиком. При создании каждой новой выноски значение счётчика увеличивается на 1. Если используется стандарт USDD, открывается диалоговое окно Линия-выноска. Заполните его, чтобы добавить текст в выноску.
Выноска с окружностью		Выноска с окружностью содержит текст в верхней и нижней частях круга. Когда вы задаете положение выноски, открывается диалог Текст разделенной выноски. Используйте его для ввода текста выноски.
Допуски формы и расположения поверхностей		Выноски допусков формы и расположения поверхностей дают возможность показывать различные отклонения элементов с помощью стандартных символов. Когда вы задаете положение выноски, открывается диалог Отклонение формы. Используйте его для ввода символов и значений допусков форм и расположения поверхностей. Выберите опцию Ставить размерную линию от угла на странице Выноски диалога Параметры, чтобы позиционировать стрелку выноски отклонения форм в углу рамки. Отключите эту опцию, чтобы центрировать выноску по краю рамки.
Центр		Данная выноска, как правило, указывает на нулевую точку, относящуюся к отклонению геометрии. Текст в выноске задаётся счётчиком. Каждый раз при создании выноски показание счетчика увеличивается на 1.
Шероховатость поверхности		Смотрите раздел Создание выноски шероховатости поверхности.
Сварной шов		Символ сварного шва дает возможность представить сварной шов с помощью стандартных символов. Когда вы задаете положение выноски, открывается диалог Сварной шов. Используйте его для ввода символов и значений сварных швов..

Прим.: Задайте формат текста в выносках на странице Выноска диалога Параметры.

Прим.: Сбросьте значение счетчиков в выносках с помощью панели инструментов Текст (для выносок).
