Конвертирование п-кривых в кривые

Вы можете создавать п-кривые из каркаса, лежащего на поверхности, в пределах точности или проецировать каркас на поверхность:

1. Выберите поверхность.

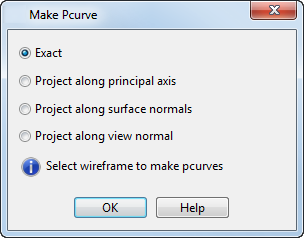

2. Нажмите кнопку на панели инструментов Область обрезки, чтобы открыть диалог Создать п-кривую:



3. Выберите метод создания п-кривой:
   • Точно - позволяет создавать п-кривые из каркаса, лежащего на поверхности.

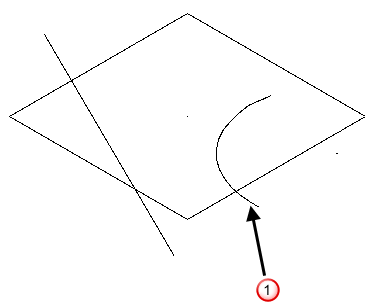

     После выбора опции Точно выберите каркасный объект .



     Выбирайте только каркас, лежащий на поверхности, поскольку любой каркас, расположенный над или под поверхностью, не подходит для создания п-кривой с помощью этого метода.

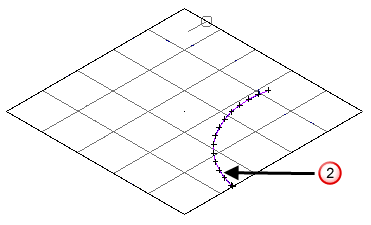

     Такие п-кривые создаются из каркаса, касающегося поверхности. Любая часть каркаса, выходящая за пределы поверхности, игнорируется. Это показано ниже .

     Каркас условно не показан, чтобы п-кривую было видно отчётливо.



   • Проецировать по рабочей оси - выберите эту опцию, чтобы создать п-кривую из проекции кривой по текущей рабочей оси независимо от направления вида. Это можно представить, как луч солнца, освещающий кривую по направлению рабочей оси и создающий п-кривую из ее тени.

     Выберите каркасный объект для проецирования на поверхность . Вы можете выбрать любой каркасный объект, независимо от того, лежит он на поверхности или нет.



     П-кривые создаются путем проецирования по рабочей оси выборки каркасных объектов на поверхность. В данном примере рабочей осью является ось Z.



   • Проецировать по нормали к поверхности - выберите эту опцию, чтобы создать п-кривую из проекции кривой по нормали к поверхности независимо от направления вида. Это можно представить, как луч солнца, освещающий кривую по направлению нормали к поверхности и создающий п-кривую из ее тени.

     Выберите каркасный объект для проецирования на поверхность . Вы можете выбрать любой каркасный объект, независимо от того, лежит он на поверхности или нет.



     П-кривые создаются путем проецирования выборки каркасных объектов на поверхность по нормали к этой поверхности.



   • Проецировать по нормали - выберите эту опцию, чтобы создать п-кривую из проекции кривой по нормали к виду независимо от направления рабочей оси. Это можно представить, как луч солнца, освещающий кривую и создающий п-кривую из ее тени.

     Выберите каркасный объект для проецирования на поверхность . Вы можете выбрать любой каркасный объект, независимо от того, лежит он на поверхности или нет.



     П-кривые создаются путем проецирования выборки каркасных объектов на поверхность по нормали к виду . В данном примере выбрано направление вида ИЗО 1.



4. Выберите каркас для создания п-кривой.

   Создаются п-кривые.

5. Нажмите кнопку ОК, чтобы закрыть диалог.

Чтобы создать каркасные кривые из п-кривых:

1. В Режиме редактирования п-кривых выберите п-кривую.
2. Откройте вкладку Главная > панель Утилиты > Конвертировать > Кривые.
