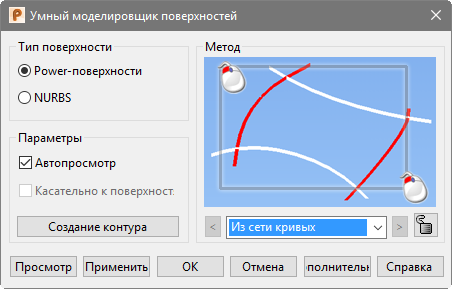

Диалог Умный моделировщик поверхностей

Диалог Умный моделировщик поверхностей используется для создания поверхности из выбранных каркасных объектов, автоматически выбирая лучшее решение из семи доступных методов создания поверхности.

Тип поверхности

• Power-поверхности - данная опция автоматически выбирается для создания Power-поверхности из выбранных объектов за исключением Ограниченной поверхности, которая является NURBS-поверхностью.

  Если посадка ограниченной поверхности находится за пределами рабочего допуска, рядом с надписью NURBS вместо диалога с предупреждением появляется текст красного цвета Посадка:- 0.abcd. Можно изменить параметры вписывания, нажав кнопку Дополнительно.

• NURBS - Выберите эту опцию, чтобы создать NURBS поверхность из выбранных объектов. Она доступна только при использовании методов создания поверхности Из сети кривых и Из отдельных.

Опции

• Автопросмотр - выберите эту опцию для автоматического просмотра результатов метода создания поверхности.
• Касательно к поверхностям - если выбранные кривые имеют зависимости, выберите эту опцию, чтобы создать поверхность, которая касательно непрерывна к окружающей поверхности.
Совет: Опция Касательно к поверхностям запоминается автоматически и может использоваться в следующем процессе создания поверхности того же типа.
• Создание контура - нажмите эту кнопку для вызова панели инструментов Создать Контур и динамического создания контуров в процессе создания поверхностей:
  1. Используйте панель инструментов Контур для создания контура.
     Совет: Смотрите раздел "Создание контура трассировкой" в разделе "Каркасное моделирование".
  2. Чтобы создать контур, нажмите и удерживайте клавишу SHIFT , и выберите каркасные объекты.

  Когда новые контуры добавляются к текущему выбору или к текущей поверхности, Умный моделировщик поверхностей автоматически использует оптимальный метод создания поверхности, чтобы создать новую поверхность из новой выборки каркасных объектов с учетом контуров.

Метод

• — нажимайте, чтобы пройти через оптимальные методы создания поверхности. Для выбора доступны следующие методы создания поверхностей:
  • Из сети кривых
  • Из отдельных
  • Ограниченная
  • Направляющая кривая
  • По двум направляющим
  • Вписанная плоскость
  • Из треугольников
  • Сеть над треугольниками
  • Развёртывающаяся (в настоящее время находится в разработке)

  Если автоматически выбранный метод создания поверхности вас не устраивает, вы можете применить другой метод, выбрав его из выпадающего списка.

  Прим.: Если какой-либо метод создания поверхности не выполним для выбранных кривых, появится сообщение об ошибке.
• Нажмите кнопку Блокировать , чтобы задать метод создания поверхностей по умолчанию. Этот метод будет всегда использоваться для создания поверхностей за исключением случаев, когда он не подходит для текущей выборки.
  • Использование кнопок Предыдущее решение и Следующее решение отменяет блокировку, если для выборки доступны несколько методов.
  • Выбор метода из выпадающего списка в разделе Метод отменяет блокировку, если выбранный метод отличается от заблокированного.
• Нажмите Просмотр, чтобы посмотреть результат. Просмотр можно менять любое количество раз.
• Нажмите кнопку Дополнительно, чтобы задать расширенные опции для текущего метода создания поверхности.
  Прим.: Смотрите разделы, посвященные каждому методу создания поверхностей.

  При работе с методами "Из сети кривых", "Из отдельных " и "Направляющая", кнопки Создать направляющую появляется на странице дополнительных параметров. Используйте эту опцию для создания направляющих с помощью Умного моделировщика поверхностей следующим образом:

  1. Нажмите кнопку Создать направляющую. Кнопка изменится на Завершить направляющую.
  2. Выберите точки на каркасном объекте для создания новой направляющей. Направляющие кривые можно привязать только к кривым, входящим в основную выборку.
  3. Выберите опцию Завершить направляющую для завершения создания новой направляющей.

     Новые направляющие добавляются к выборке автоматически.
