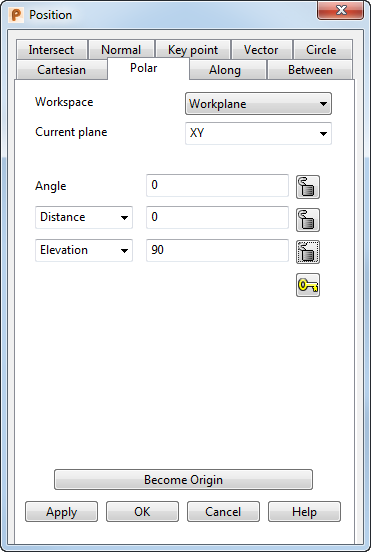

Вкладка Полярные диалога Точка содержит параметр Текущая плоскость, задающий метод вычисления координат с помощью значений в полях Угол и Элевация/Высота.
Выберите мышью точку в графическом окне, чтобы ввести в диалог Полярные координаты.
Пространство - выберите рабочее пространство из доступных опций. Доступные опции:
- Относительное - положение определяется относительно другого положения, которое становится началом координат пространства. Положения выравниваются относительно активной ЛСК или глобальной СК, если нет активной ЛСК.
Режим относительного пространства не всегда доступен, поскольку подходящая относительная координата может отсутствовать. В таком случае выберите удобную точку (например, пересечение двух линий) и сделайте ее началом относительного пространств с помощью опции Сделать относительным центром.
- Локальная СК - положение определяется относительно активной ЛСК, если такая существует.
- Глобальная - положение определяется относительно глобальной СК.Прим.: В случае наличия заблокированных объектов блокировка отменяется при выборе другого рабочего пространства.
Текущая плоскость - используйте этот выпадающий список, чтобы выбрать одну из трех рабочих плоскостей. Текущая плоскость зависит от выбранной опции Пространство.
Угол — это полярный угол от начала координат в текущей выбранной плоскости выбранного рабочего пространства.
Расстояние - выберите одну из следующих опций в выпадающем списке:
- Расстояние - расстояние от начала отсчета рабочей плоскости.
- X, Y или Z - введите расстояние по любой из осей текущей активной плоскости.
Элевация - выберите одну из следующих опций в выпадающем списке:
- Элевация - введите угол элевации над активной плоскостью от начала координат текущего рабочего пространства.
- Высота - введите расстояние, перпендикулярное выбранной плоскости. Например, компонент Z, когда выбрана плоскость XY.
Блокирован и
Разблокирован - нажимайте для переключения между опциями Блокирован и Разблокирован.Блокировка значения гарантирует, что оно останется фиксированным, не смотря на то, что происходит с другими компонентами. Блокировка остается включенной до тех пор, пока вы снова не щёлкните по ней для разблокирования. Если поле ввода заблокировано, оно погашено, чтобы показать, что оно недоступно.
Разблокировать все - нажмите кнопку, чтобы разблокировать все вышеуказанные значения.
Сделать относительным центром - нажмите эту кнопку, чтобы сделать заданную в диалоге точку началом координат. Любые относительные координаты измеряются от этого центра.
Применить - вводит положение. Если текущая операция допускает несколько точек, диалог остается открытым и готовым к вводу других точек. В противном случае диалог закрывается.
OK - вводит точку и закрывает диалог.
Отмена - прерывает ввод точки.
