Чтобы создать тело вытягивания из эскизного объекта:
- Выберите эскизный объект и откройте вкладку Тело > панель Создать > Вытягивание.

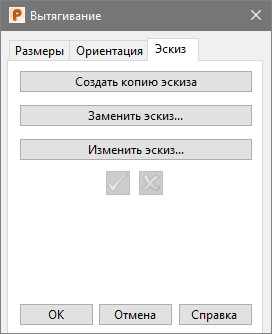

- Щелкните правой кнопкой мыши по генерированному телу вытягивания и выберите опцию Изменить, чтобы открыть диалог Вытягивание:
- В этом диалоге выберите вкладку Эскиз и нажмите кнопку Изменить эскиз. Вы возвращаетесь в режим эскизирования, где можете изменить размеры эскиза и его ограничители.
- Нажмите кнопку
, чтобы принять изменения и выйти из режима эскизирования. Изменения применяются к телу вытягивания.
Прим.: Кроме того, поддерживается создание тел вращения, поверхностей вытягивания и вращения, элементов твердотельных бобышек и вырезов, созданных из эскизного объекта.
