Создание локальной СК по трем точкам

1. Откройте вкладку ЛСК > панель Создать > Три точки.

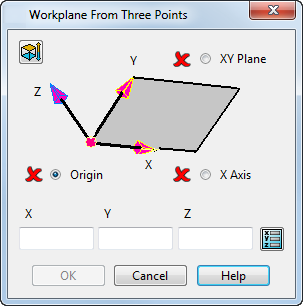

2. Используйте диалог Локальная СК по трем точкам, чтобы создать локальную СК с помощью трех точек:



   ЛСК отображена в диалоге с опцией выбора трех точек:

   • Начало
   • Плоскость XY
   • Ось X
3. По очереди выберите каждую опцию диалога и задайте координаты с помощью полей X, Y и Z или выберите точки мышью в графическом окне. Вы также можете нажать кнопку , чтобы использовать диалог Точка для задания координат.

   Когда координаты введены, меняется на . Необходимо задать координаты для всех трех точек. Если были введены совпадающие точки или все три точки лежат на одной оси, открывается сообщение об ошибке

4. Нажмите кнопку , чтобы повернуть ось Z на 180 относительно оси X. Ось Z остается зафиксированной во время вращения.
5. Нажмите кнопку OK, чтобы создать ЛСК и закрыть диалог.
   Прим.: Кнопка становится активной, только когда введены координаты всех трех точек.
