Импорт облака

Импортируйте облако точек в форматах .asc, .csv или .mod и конвертируйте его в сетку, используя следующие шаги:

1. Выберите Файл > Импорт.

   Откроется диалог Импорт файла.

2. Выберите файл и нажмите Открыть. Облако точек импортируется и открывается вкладка "Инструменты для работы с облаком".



3. Откройте вкладку Инструменты для работы с облаком > панель Создать > Сетка.

   Откроется диалог Генерировать сетку:



   • Шаг задает размер треугольников в сетке. Значение, которое отображается изначально, - это приблизительная оценка, основанная на размере сетки. Меньшие значения Шага дают лучшую и более сглаженную сетку.
   • Диаметр заполнения отверстия задает максимальный диаметр отверстий, которые следует заполнять автоматически. Генератор сетки попытается заполнить отверстия, диаметр которых меньше или равен значению Диаметра заполнения отверстия.
4. Обновите значение Размера шага одним из способов:
   • Введите новое значение.
   • Используйте вкладку Измерение в Калькуляторе для измерения расстояния между двумя точками в сетке.
5. При необходимости введите новое значение Диаметра заполнения отверстия.

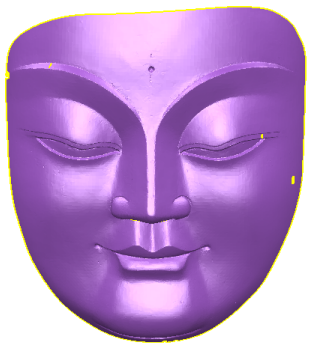

6. Нажмите OK, чтобы создать триангулированную сетку:

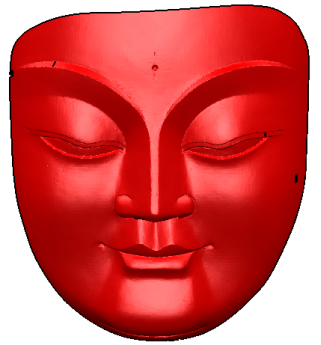

7. Откройте вкладку Главная > панель Удалить > Объекты, чтобы удалить облако и отобразить сетку:



8. Выберите сетку.

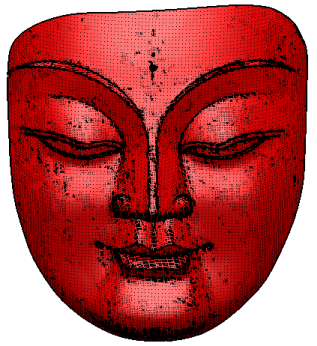

9. В данном примере сетку нужно развернуть. Откройте вкладку Управление > панель Изменить > Развернуть, чтобы развернуть сетку:



Совет: Файл, содержащий сгруппированные точки, будет импортироваться как облака. Если точки не сгруппированы, то создаются отдельные точечные объекты.
