Вкладка Вне кривой

Используйте эту вкладку для ввода п-точек путем изменения формы п-кривой.

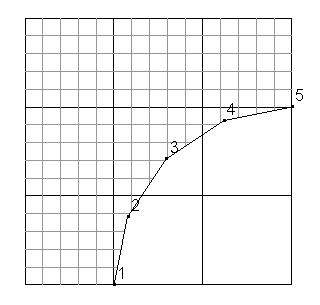

В следующем примере рассмотрены опции этого диалога.

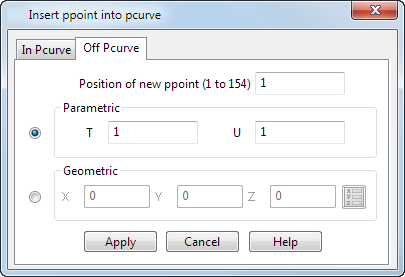

Номер - задаёт положение новой п-точки на п-кривой. Например, при вводе значения 3 новой п-точке присваивается номер 3, а исходные п-точки, начиная с 3-й, перенумеровываются.

Есть два способа ввода п-точек посредством данной страницы диалога:

• Параметрический - опция вводит п-точку в п-кривую с помощью параметров Т и U на поверхности.

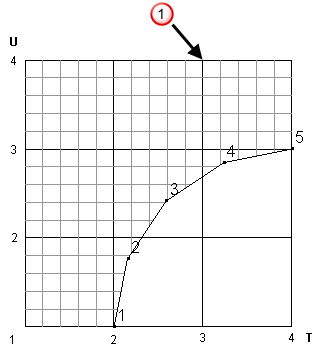

  В нашем примере необходимо ввести новую п-точку при T=3 и U=4 .

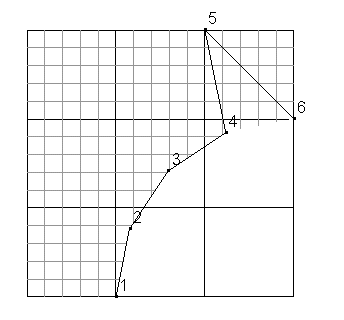

  Для создания новой п-точки, лежащей между двумя п-точками 4 и 5, вводим 5 в поле Положение. Результат показан ниже:



• Геометрический - опция вводит п-точку в точку поверхности, ближайшую к заданной.

  Введите X Y Z координаты или нажмите кнопку Точка для вызова диалога Точка, в котором можно использовать инструменты ввода положений.

  Прим.: Точку можно вводить и с помощью мыши.

  Например:

  1. Введите координаты X, Y и Z. В следующем примере введенные координаты совпадают с точкой :

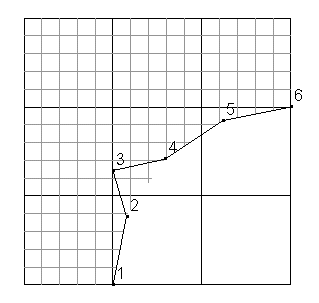

  2. Для создания новой п-точки, лежащей между п-точками 2 и 3, вводим 3 в поле Положение. Результат показан ниже:
