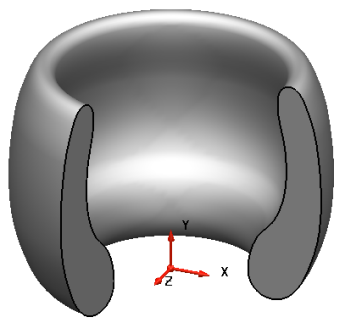

Тело вращения создаётся вращением каркасного объекта вокруг одной из осей текущего рабочего пространства. Рекомендуется создавать ЛСК, чтобы убедиться, что тело вращения создано с использованием правильной оси.
Прим.: Чтобы создать отдельное тело вращения из текстового объекта, текст должен иметь одну границу.

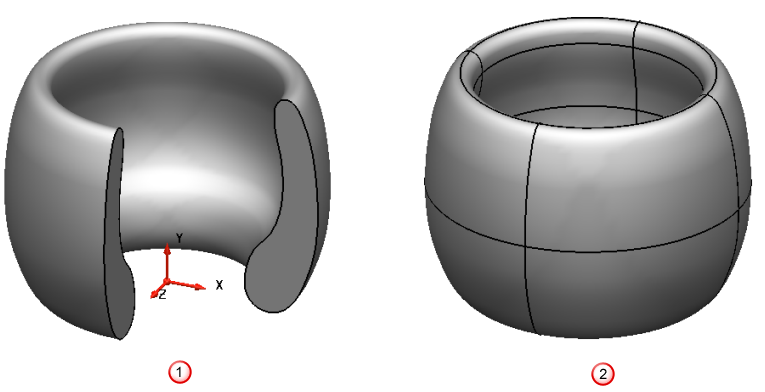

Тело вращения может быть замкнутым или незамкнутым:
- Если тело вращения не замкнуто, каркасный или текстовый объект поворачивается вокруг оси на угол 270
.
- В случае замкнутого тела вращения каркасный или текстовый объект поворачивается вокруг оси на угол 360
.
Когда тело создано, вы можете отредактировать угол незамкнутого тела вращения:

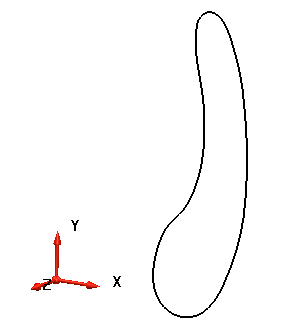

- Выберите каркасный или текстовый объект.
- На панели состояния нажмите кнопку Активная плоскость, выбрав ось, вокруг которой будет происходить вращение. В данном случае выберите кнопку Активная плоскость с буквой Y на ней. Нажмите
для поворота кривой вокруг оси Y.
- Откройте вкладку Тело > панель Создать > Тело вращения, чтобы получить изображение тела. В дереве элементов тела оно появляется как тело.
- Создайте незамкнутое тело:
- с помощью маркеров;
- дважды щёлкните по телу для вызова диалога Поворот. Введите новое значение Угла.
Крышки добавляются к незамкнутому телу вращения только при условии, что каркасный или текстовый объект плоский и замкнутый.
