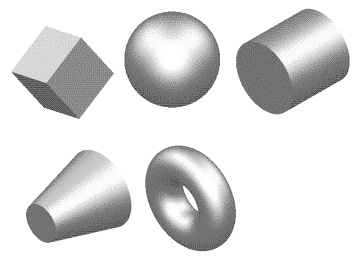

В PowerShape вы можете быстро создать тела, заданные несколькими простыми параметрами. Это тела примитивы, схожие с поверхностями-примитивами:
Чтобы создать тело-примитив:
- Откройте вкладку Тело > панель Создать и выберите требуемый тип примитива:
- Цилиндры
- Конус
- Сфера
- Тор
- Пружина
- Блок
- Введите точку на экране, чтобы создать примитив по умолчанию нужного типа.
Тело появляется в дереве элементов тела, и становится видимым инструментарий.
Если в модели нет активного тела, это тело становится активным. В противном случае, оно не активно.
Если ввести несколько точек, можно создать несколько тел того же типа.
Если требуется создать другое тело-примитив, выберите его во вкладке Тело > панель Создать. Курсор принимает форму создаваемого типа тела.
Чтобы выйти из режима создания примитива, нажмите кнопку
на Панели инструментов быстрого доступа.
- При необходимости отредактируйте созданное тело с помощью графических маркеров. Вместо этого можно выбрать опцию Изменить в контекстном меню или при двойном щелчке по телу-примитиву и использовать диалог для редактирования тела.
Кроме того, вы можете задать размеры примитива до ввода начальной точки, используя командное окно.
Чтобы создать блок в точке 0 0 0, введите следующие строки в командном окне:
create solid block
length
width 67.89
height 43
0 0 0
Если не задавать конкретные размеры, будет использоваться значение по умолчанию.
Вы можете задать следующие размеры с помощью командного окна:
radius
width
length
height
minor_radius
major_radius
base_radius
top_radius
Кроме того, вы можете создать тела-примитивы из поверхностей путем вытягивания или вращения каркасного или текстового объекта и вытягивания областей.
