Используйте страницу Линии для изменения параметров линий в размерах:
Параметры размерной линии
Размерные линии - прямые линии или дуги, представляющие значения размеров.
Стиль - выберите в списке стиль размерной линии по умолчанию.

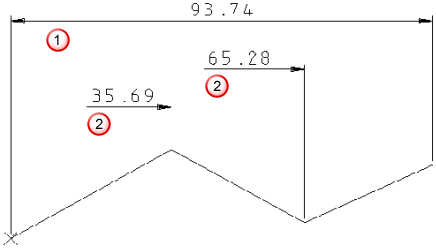

Обрезать размерную до текста - если опция активна, размерная линия обрезается до примечания. Это используется, когда из чертежа ясно, где заканчивается размерная линия. Например, в базовых размерах и размерных цепях. Обрезать можно только линейные размеры:
|
|
|
Обрезать размерную до текста - если опция отключена, размерная линия не обрезается.
Обрезать размерную до текста - опция активна. Размерная линия обрезается до примечания.
Помещать внутрь малые размеры - если размерные линии расположены с внешней стороны размера, как показано на рисунке, эта опция добавляет линию, таким образом, чтобы закрыть щель между стрелками размерной линии.
|
Помещать внутрь малые размеры (опция активирована)
|
Помещать внутрь малые размеры (опция погашена)
|
Размер стрелки - отредактируйте размер стрелки на обоих концах размерной линии.
Тип стрелки - выберите тип стрелки концов размерной линии.
Закраска маркеров - выберите эту опцию, чтобы стрелки отображались закрашенными.
Параметры выносных линий
Выносные линии соединяют размерную линию с объектом.
В этих примерах выносные линии отмечены красной стрелкой:
Стиль Выносных линий - выберите стиль выносных линий из списка.
Ломаная размерная стрелка - при создании ординатных размеров автоматически создаются ломаные выносные, если текст не помещается в пространство между ними. Можно выбрать типы размерных стрелок:
|
|
|
|
|
|
Под углом
Ломаная
Смещение выносных линий - введите смещение выносной линии от объекта.
|
|
|
Отступ выносных линий - введите расстояние отступа в миллиметрах для всех выносных линий.
|
Отступ выносной линии = 1 мм
|
Отступ выносной линии = 5 мм
|
