Выберите примитив, чтобы открыть его графические маркеры.
Каждый примитив имеет маркеры, схожие с графическими маркерами систем координат, как показано ниже. Другие появившиеся графические маркеры уникальны для каждого примитива.
Маркеры, как и в системах координат, используются для:
- перемещения примитива
- изменения его направления
- поворота вокруг оси
Уникальные графические маркеры для каждого примитива описаны ниже. Выполните следующие шаги:
- Выберите маркер размера, который нужно изменить.
- Потяните маркер, чтобы получить нужный размер.
При перемещении маркера на экране высвечивается новый размер. Уменьшение или увеличение значения размера зависит от масштаба. Для работы с большими приращениями уменьшите масштаб, для работы с малыми - увеличьте.
Маркеры поверхностей-примитивов привязаны к геометрии модели.

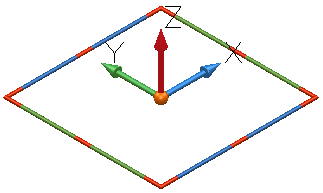

Графические маркеры плоскости

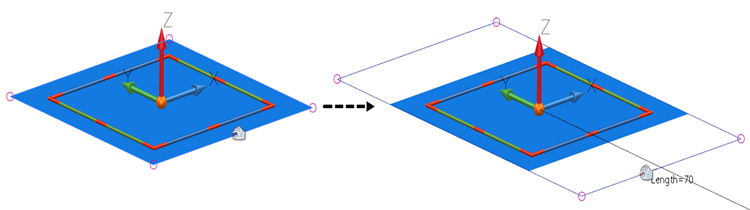

Потяните за выбранную кромку, чтобы изменить ширину или длину плоскости:

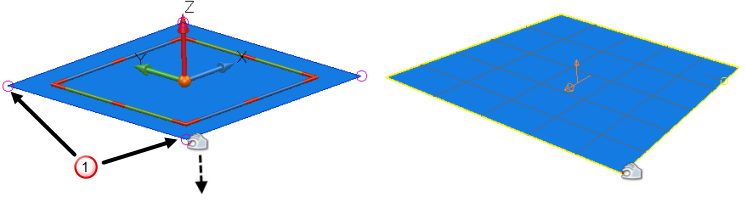

Выберите угловой маркер
и потяните за него, чтобы переместить угол в новое положение. Это автоматически конвертирует поверхность в Power-поверхность.

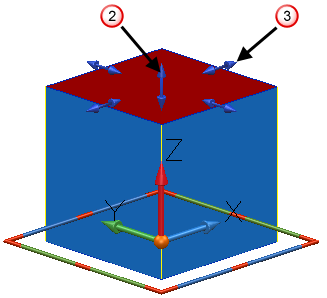

Графические маркеры блока
Выберите верхний маркер
и потяните за него, чтобы отредактировать высоту блока.
Выберите маркеры граней
и потяните за них, чтобы отредактировать угол наклона боковых граней.
Потяните за выбранную грань, чтобы изменить ширину или длину блока.

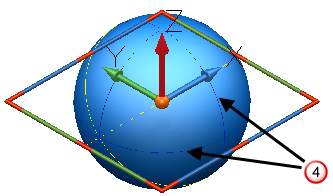

Графические маркеры сферы
Выберите и потяните синюю кривую
, чтобы отредактировать радиус сферы.
Графические маркеры цилиндра

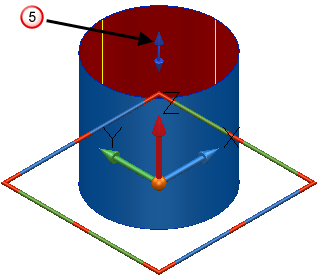

Выберите верхний маркер
и потяните за него, чтобы отредактировать высоту цилиндра.
Выберите кромку и потяните за неё, чтобы изменить радиус цилиндра.

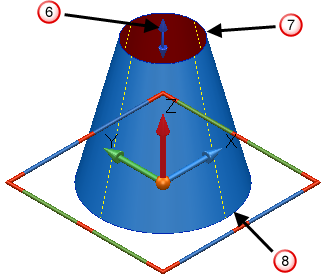

Графические маркеры конуса
Выберите верхний маркер
и потяните за него, чтобы изменить высоту конуса.
Выберите верхний маркер
и потяните за него, чтобы изменить радиус верхнего основания конуса.
Выберите нижний маркер
и потяните за него, чтобы изменить радиус нижнего основания конуса.

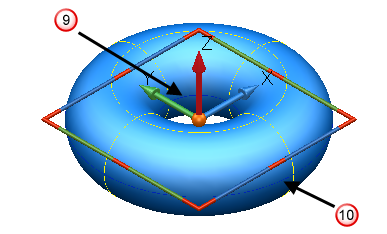

Графические маркеры тора
Выберите внутреннюю кривую
, чтобы изменить малый радиус тора.
Выберите внешнюю кривую
, чтобы изменить большой радиус тора.

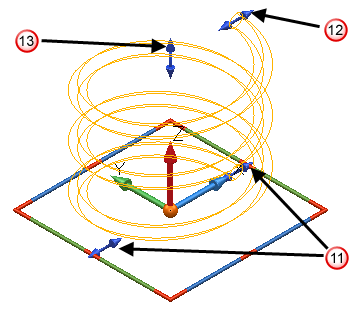

Графические маркеры спирали
Выберите один из маркеров
и потяните его, чтобы изменить радиус основания пружины.
Выберите этот маркер
и потяните его, чтобы изменить радиус верхнего основания пружины.
Выберите верхний маркер
и потяните за него, чтобы изменить высоту спирали.

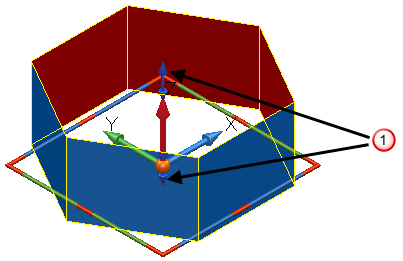

Графические маркеры поверхности вытягивания
Синие маркеры используются для редактирования длины и отрицательной длины поверхности вытягивания.

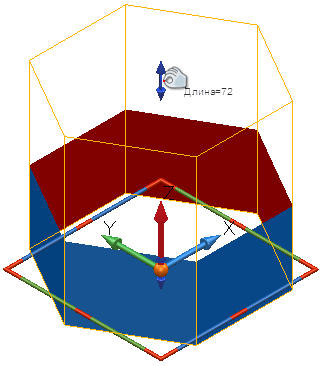

Чтобы изменить длину, выберите верхний маркер и потяните его на нужную высоту.

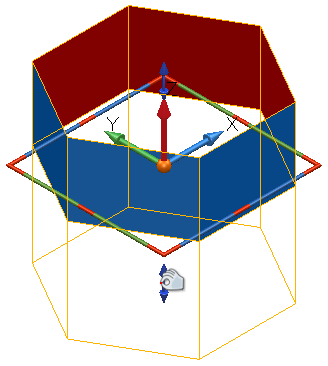

Также можно перемещать маркер в отрицательном направлении оси Z:
