Две данные опции используются одинаково, но дают разные результаты.

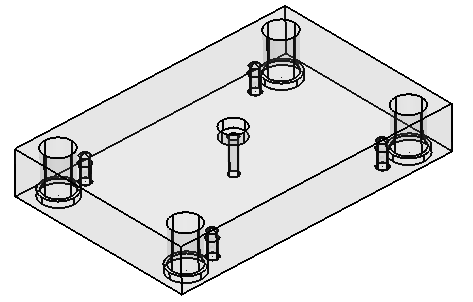

Смотрите пример ниже:

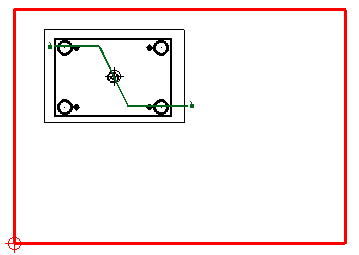

- Создайте контур, задающий ступенчатое сечение:
- Выберите опцию Выровнять наклонные сечения с осью координат на странице Сечения диалога Параметры и создайте сечение как показано на рисунке:
Ступенчатое сечение проектируется для получения сечения того же размера, что и вид. Эту проекцию нельзя использовать для точного измерения.
- Погасите опцию Выровнять наклонные сечения с осью координат и выберите опцию Выравнивать наклонные ступенчатые сечения на странице Сечения диалога Параметры.

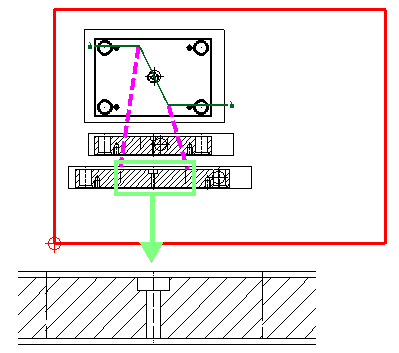

- Создайте другое сечение под первым:
Подсвеченное сечение наверху иллюстрирует, каким образом выполнена развертка ступенчатого сечения, что дает реальное представление о сечении отверстия. Теперь все измерения дают точный результат.

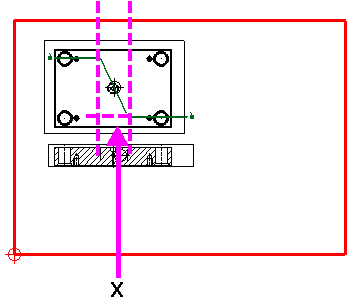

Если размер ступенчатого сечения менее 1 мм в направлении вида, линия сечения считается недопустимой. На примере внизу, если величина Х менее 1 мм, линия сечения признаётся недопустимой и появляется сообщение об ошибке.
