Создание вида поперечного сечения

Чтобы создать сечение:

1. В чертеже должно быть не менее одного вида.

   Если у вас ещё нет открытого чертежа, необходимо создать чертёж или открыть существующий.

   Если чертеж не содержит вида, создайте одиночный вид.

2. Используйте один из следующих методов для создания линии сечения:
   • Создайте линию сечения автоматически с помощью панели инструментов Линия сечения.

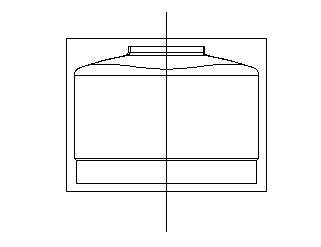

   • Нарисуйте одиночную линию, пересекающую вид. Подробности смотрите в разделе Создание линии.
   • Создайте контур из нескольких ортогональных линий, чтобы задать ступенчатое сечение. Подробнее смотрите в разделе Создание контура трассировкой.



   Прим.: Линия или контур могут быть короче вида. В этом случае создаётся сечение части вида в том месте, где расположены линия или контур.
3. Выберите линию или контур.
4. Откройте вкладку Чертёж > панель Вид > Разрез или Сечение.

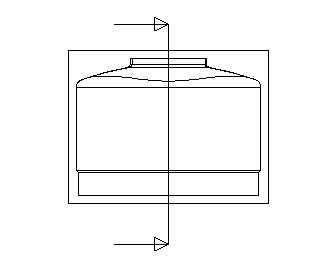

   Стрелки у линии показывают направление взгляда.



   Контур нового вида перемещается с курсором.

5. Чтобы изменить направление просмотра, нажмите на одну из стрелок.

   Стрелка меняет направление, сообщая, что направление взгляда изменено.

6. Щёлкните по чертежу, чтобы разместить вид.
   Прим.: Вы можете позиционировать сечение на текущем чертеже или использовать вкладку Вид > панель Окно > Размещение и переключение, чтобы выбрать окно другого чертежа.

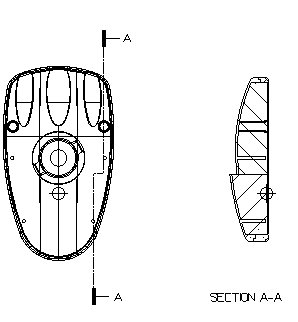

   Сечение готово:



   Если вы выбрали разрез, элементы заднего плана также отображаются:



   Прим.: Если выбрана опция Скрыть в контекстном меню Вид или опция Скрытые в диалоге Настройка вида, элементы, находящиеся за пределами секущей плоскости, в видах сечения не отображаются. Подробности смотрите в разделе Редактирование вида.
7. Чтобы удалить сечение или чертеж, содержащий сечение, щелкните правой кнопкой мыши по объекту и в контекстном меню выберите опцию Удалить.

   Открывается диалог Вопрос с предупреждением о зависимостях видов сечений. Нажмите Да для удаления сечения и вида чертежа, связанного с ним.

Кроме того, вы можете создать наклонное и ступенчатое сечения с помощью линий сечения. Например:

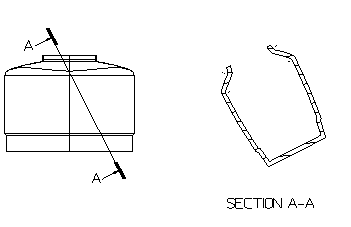

Наклонное сечение
Ступенчатое сечение

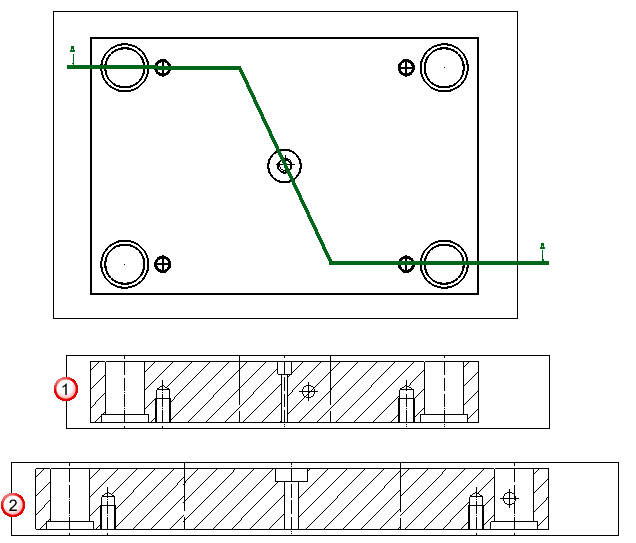

Наклонное ступенчатое сечение: Выровнять наклонные сечения с осью координат - эта функция создаёт сечение того же размера, что и исходный вид, так как оно просматривается в одном направлении. С использованием этой опции получено сечение . Выравнивать наклонные ступенчатые сечения - эта функция используется для точного образмеривания. Данная опция разворачивает виды ступенчатого сечения, чтобы показать их в плоскости и иметь возможность измерить их. С использованием этой опции получено сечение . Подробнее смотрите в разделе "Опции выравнивания наклонного сечения".
