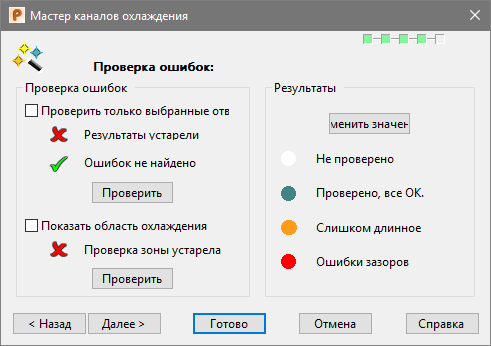

Страница Проверка ошибок

Эта страница позволяет проверить отверстия.

Только выбранные отверстия - выберите эту опцию, чтобы проверить на ошибки только выбранные отверстия. Погасите эту опцию, чтобы проверить все отверстия.

Результаты устарели - результаты устарели, если линии или отверстия были отредактированы со времени последней проверки отверстия.

Обнаружены ошибки/Ошибок не найдено - показывает результат обнаружения ошибок при самой последней проверке.

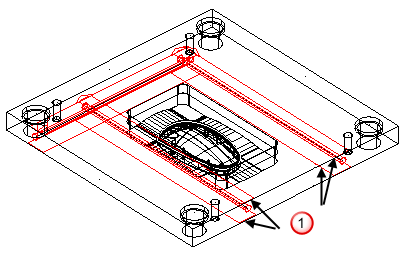

Проверить - нажмите кнопку, чтобы проверить отверстия на ошибки. Отверстия окрашиваются в красный цвет в случае, если в них обнаружены ошибки, и в зелёный - если ошибок нет. Красные профили, обозначенные , также отрисовываются, чтобы показать, где отверстия расположены слишком близко к поверхности детали.

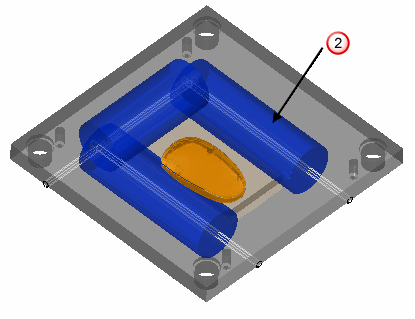

Показывать область охлаждения - выберите эту опцию и проверьте диапазон воздействия, чтобы отобразились синие цилиндры (согласно цветовой схеме по умолчанию) вокруг отверстий, как показано на . Это даёт примерное представление о том, какие части плиты пресс-формы будут охлаждаться посредством данных каналов охлаждения.

Отключите данную опцию, чтобы скрыть синие цилиндры.

Прим.: Закраска наиболее эффективна в режиме полупрозрачного закрашивания.

• Проверка зоны устарела - результаты устарели, если линии или отверстия были отредактированы со времени последней проверки отверстия.
• Проверить - нажмите кнопку, чтобы проверить зону воздействия. Зону воздействия можно увидеть, только если включить опцию Показывать область охлаждения.

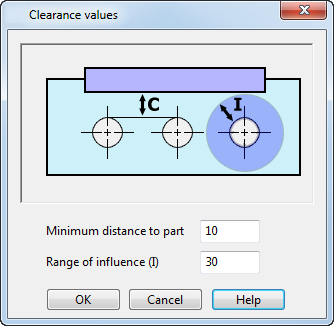

• Изменить значения - открывает диалог Изменить значения зазоров, который можно использовать, чтобы задать расстояния для проверки отверстий:



  • Минимальное расстояние до детали (С) - задаёт минимальное расстояние между отверстием и деталью или элементом пресс-формы.
  • Зона охлаждения (I): - задаёт зону, которая будет охлаждаться данным каналом.
  • OK - сохраняет изменения и закрывает диалог.
• Не проверено - непроверенные отверстия окрашены белым цветом (согласно цветовой схеме по умолчанию).
• Проверено, все ОК - проверенные и корректные отверстия окрашиваются зелёным цветом (согласно цветовой схеме по умолчанию).
• Слишком длинное - слишком длинные для обработки сверлением отверстия окрашиваются оранжевым цветом (согласно цветовой схеме по умолчанию).
• Ошибки зазоров - отверстия с ошибками зазоров окрашиваются красным цветом (согласно цветовой схеме по умолчанию).
• Далее - открывает страницу Опции сохранения Мастера каналов охлаждения.
