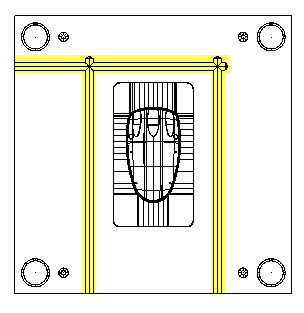

Для создания каналов охлаждения пресс-формы можно воспользоваться Мастером каналов охлаждения. Каналы охлаждения обеспечивают циркуляцию охлаждающей жидкости внутри пресс-формы. В следующем примере охлаждающие каналы пресс-формы подсвечены:
Чтобы запустить Мастер каналов охлаждения:
- Убедитесь, что ось Z текущего рабочего пространства проходит вертикально сквозь плиты пресс-формы.
- Откройте вкладку Мастер > панель Режим > Вкл/выкл Toolmaker, чтобы войти в режим Toolmaker.
- Откройте вкладку Мастер > панель Создать пресс-формы > Охлаждение. Откроется первая страница Мастера каналов охлаждения
Прим.: Можно перезапустить Мастер каналов охлаждения. Все существующие отверстия каналов охлаждения в выбранных компонентах пресс-формы заново считываются в мастере. Затем можно изменить их. Они обновятся после закрытия мастера. Для существующих отверстий можно заново создать кривую компоновки или создать новые отверстия.
- Выберите объекты охлаждения с помощью страницы Выберите элементы для охлаждения.
- Настройте размер отверстия по умолчанию посредством страницы Задайте размеры отверстия по умолчанию.
- Выберите нужное направление потока охлаждающей жидкости с помощью страницы мастера Обозначьте направление потока охлаждающей жидкости.
- Проверьте отверстия с помощью страницы Проверка ошибок.
- Задайте сохранение линий компоновки и ошибочных линий на странице мастера Сохранить опции.
