Продление п-кривой

Опция удлиняет п-кривую до определённой точки на поверхности.

1. Выберите п-кривую.

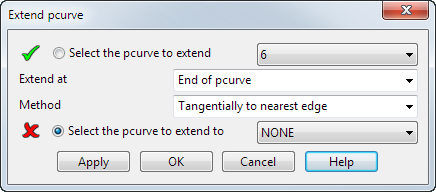

2. Нажмите кнопку на панели инструментов Область обрезки, чтобы открыть диалог Продлить п-кривую:



   Маркеры точек отображаются автоматически. Используйте кнопку , чтобы открыть или скрыть эти маркеры.

   Прим.: Опции продления п-кривой не работают, если выбранная п-кривая замкнута. Замкнутые кривые можно разомкнуть посредством опции Разорвать п-кривую.
3. Воспользуйтесь опцией Выбрать п-кривую для продления, а затем графически выберите на поверхности или в выпадающем списке п-кривую, которую нужно продлить.
4. Выберите конец, который нужно продлить:
   • Выберите опцию из выпадающего списка Пролить на. Номера точек, указанные на выбранной п-кривой, позволяют определить начальные и конечные точки.
   • Щёлкните мышью по графическим маркерам на концах каждой п-кривой, чтобы задать, откуда выполняется удлинение. Данный маркер указывает, что удлинение производится с этого конца.
   Прим.: Если у вас есть преопределенные точки на п-кривой, опция Продлить на задается до открытия данного диалога.
5. Выберите опцию в выпадающем списке Метод, чтобы задать способ и место удлинения п-кривой:

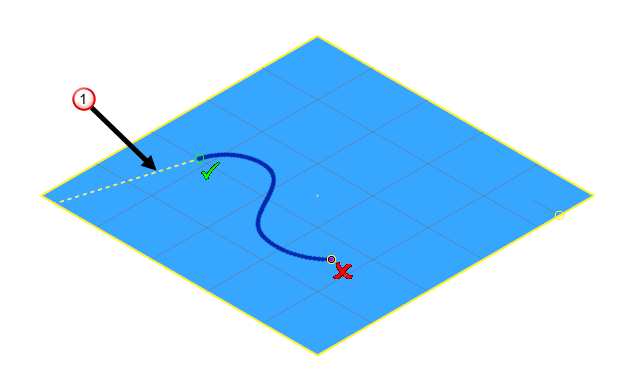

   • Касательно до ближайшего края - удлиняет п-кривую по касательным от выбранных конечных точек до ближайшей кромки (кромок) поверхности .



   Прим.: На рисунке показано удлинение одного конца. Если необходимо удлинить оба конца, выберите опцию Оба конца п-кривой в выпадающем списке Продлить на.

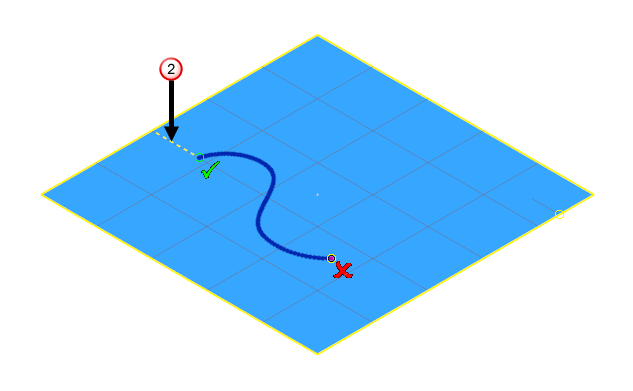

   • Кратчайшим путём до ближайшей кромки - удлиняет п-кривую по самому короткому пути до ближайшего края поверхности .



   Прим.: На рисунке показано удлинение одного конца. Если необходимо удлинить оба конца, выберите опцию Оба конца п-кривой в выпадающем списке Продлить на. Каждый конец будет удлинён по самому короткому пути, но не обязательно до одного и того же края поверхности.
   • Касательно к п-кривой- удлиняет выбранную п-кривую по касательной от её конечной точки до другой п-кривой в пределах одной поверхности. Если поверхность содержит более двух п-кривых, выпадающий список Продлить до п-кривой становится активным, позволяя вам осуществить выбор.
   • Кратчайшим путем до п-кривой- Удлиняет выбранную п-кривую до другой п-кривой по кратчайшему расстоянию в пределах одной поверхности. Если поверхность содержит более двух п-кривых, выпадающий списокПродлить до п-кривой становится активным, позволяя выбрать п-кривую.
6. Воспользуйтесь опцией Выбрать п-кривую для продления до, а затем графически выберите на поверхности или в выпадающем списке п-кривую, до которой нужно продлить первоначально выбранную п-кривую.
7. Нажмите кнопку Применить, чтобы продлить п-кривую.
8. Нажмите кнопку ОК, чтобы закрыть диалог.
   Прим.: Отмена - закрывает диалог, отменяя все не примененные удлинения п-кривой.
