Эффект от выбора различных справочных объектов

Приведённые примеры демонстрируют:

• эффект от выбора различных справочных объектов - Примеры 1 и 2.
• эффект от выбора криволинейного справочного объекта - Пример 3.

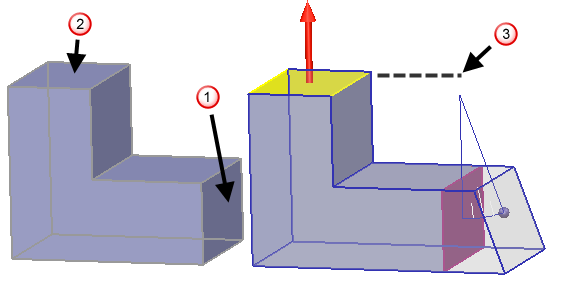

Пример 1

1. Выберите грань, которую нужно наклонить .



2. Выберите ссылочный объект .
3. Введите Угол, равный 25.
4. Нажмите Применить.

Центр наклонной грани отражает выбранный справочный объект. Этот угол измеряется в данной точке центра.

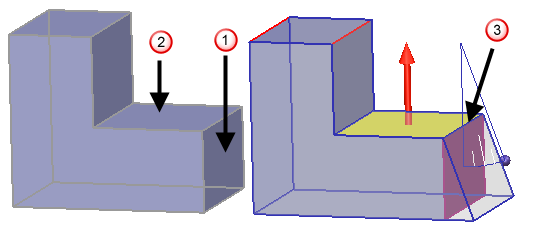

Пример 2

1. Выберите грань для наклона .



2. Выберите ссылочный объект .
3. Введите Угол, равный 25.
4. Нажмите Применить.

   Центр наклонной грани отражает выбранный справочный объект. Этот угол измеряется в данной точке центра.

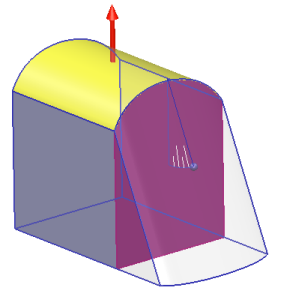

Пример 3 - Выбор криволинейного справочного объекта

1. Выберите грань для наклона .



2. Выберите ссылочный объект .
3. Введите Угол, равный 25.



4. Нажмите Применить.



   Наклонная грань имеет криволинейную кромку, соответствующую кривизне справочного объекта.
