Используйте опцию Уклон для изменения угла наклона грани тела.
На примере ручки вентиля в Прямом моделировании можно выполнить следующее:
- изменить угол наклона выбранной грани
- продлить нужным образом грани
- переопределить скругления

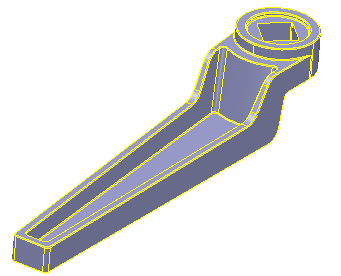

- Выберите тело и увеличьте вид так, чтобы детали ручки были отчетливо видны.
- Откройте вкладку Инструменты для работы с телами > панель Изменить грань > Уклон, чтобы открыть диалог Наклонить грани.

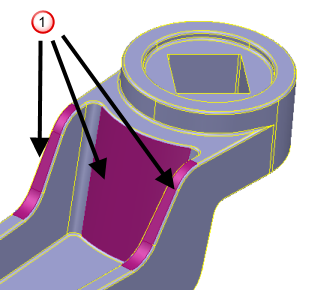

- Выберите грань, которую нужно наклонить
.
Вместо этого можно выбрать несколько граней с помощью клавиш SHIFT и Ctrl, чтобы добавить и удалить грани из выборки:
- Выберите грань в выпадающем списке, а затем выберите справочную грань
.
- Измените угол грани одним из следующих способов:
- Введите в диалоге Угол.

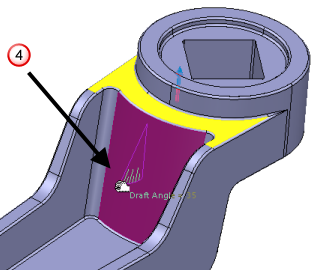

- Используйте маркеры инструментария для изменения угла
.
При перемещении мыши информация об измерении показывает обновленный угол
. Значение Угла в диалоге обновится, когда вы отпустите кнопку мыши.
Прим.: Если выбрано несколько граней, вы можете ввести больший угол наклона, который может привести к конфликту между наклоняемой гранью и другой геометрией. При этом курсор изменится на
при движении над моделью.

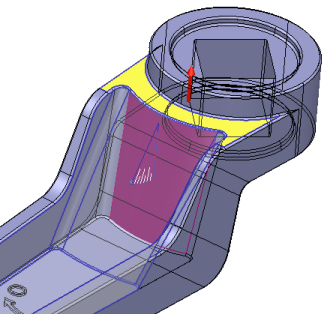

Предварительный просмотр показывает изменения, которые произойдут после применения выбранного угла:
- Нажмите Применить, чтобы выполнить изменения в модели. Угол грани обновляется, а скругления перестраиваются.
Диалог и маркеры всё еще отображены, что позволит при необходимости изменить угол грани.
- Нажмите Закрыть, чтобы закрыть диалог и маркеры.

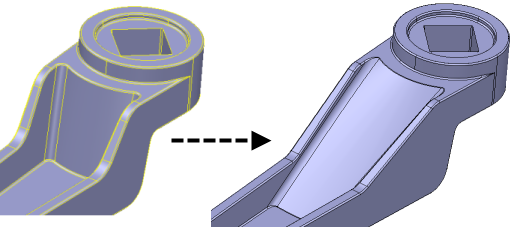

На рисунке показано изменение грани рукоятки и обновленные скругления для:

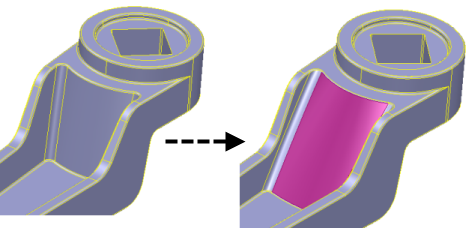

выборки из одной грани:
выборки из нескольких граней:
