Параметры карты наладки электрода - Пример

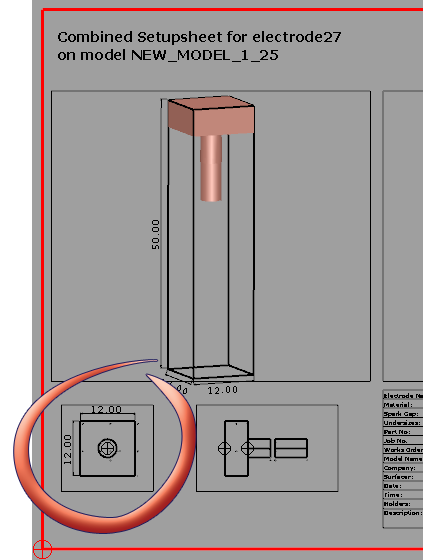

В данном шаблоне электрода используется опция Вид сверху.

1. На странице Общие параметры Мастера создания электродов выберите опцию Создать карту наладки и нажмите кнопку , чтобы открыть диалог Управление картами наладки.

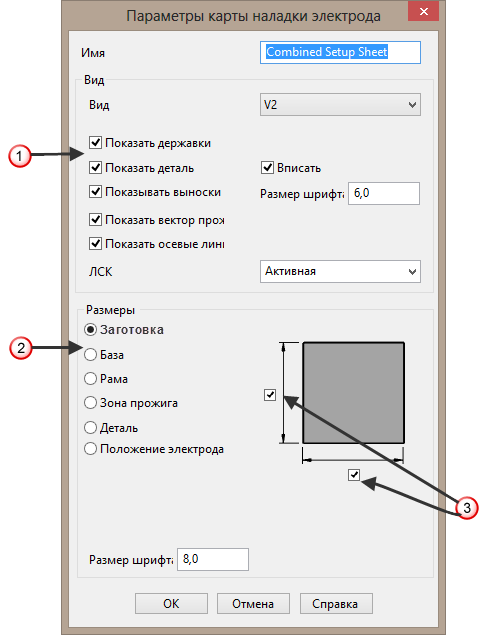

2. Выберите опцию Комбинированная карта наладки и нажмите кнопку, чтобы открыть диалог Параметры карты наладки электрода.
3. Выберите опцию Вид сверху в списке Вид. Доступны следующие опции Размеров:
   • Заготовка
   • База
   • Рама
   • Зона прожига
4. Выберите объекты, чтобы открыть их в карте наладки .



5. Выберите опцию Размер.
6. Выберите размеры, которые нужно показать .
7. Нажмите кнопку OK, чтобы закрыть диалог Параметры карты наладки электрода.
8. Нажмите кнопку OK, чтобы закрыть диалог Управление картами наладки.
9. Нажмите кнопку Далее, чтобы перейти к следующей странице Мастера создания электродов или кнопку Готово, чтобы выйти из мастера. Выбранные размеры отобразятся в Комбинированной карте наладки.
