Трансформация поверхности разъёма- это опция, которая объединяет поверхности разъёма и булевы операции, таким образом, чтобы ползун-пуансон мог легко перемещаться по вкладышам.

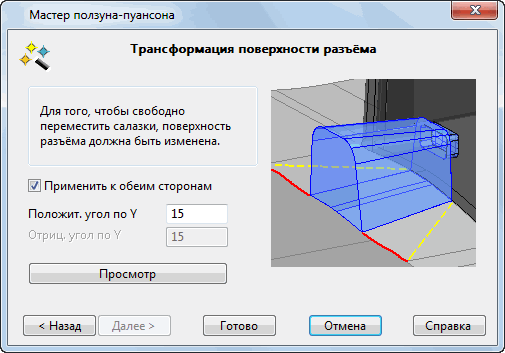

Используйте опции данной страницы для автоматического изменения поверхностей разъема следующим образом:
- Введите угол
. Это угол, на который изменение разъёма удлиняется за пределы пуансона.
Используйте опцию Применить к обеим сторонам, если поверхности разъёма нужно изменить по обеим сторонам ползуна-пуансона, используя тот же угол.

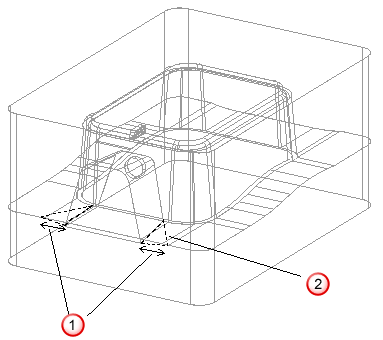

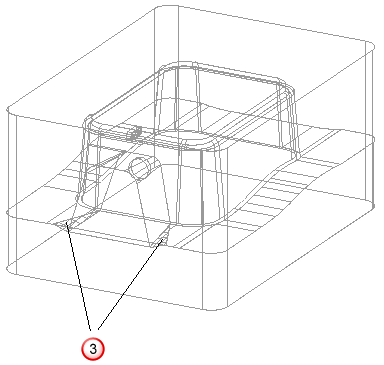

На поверхности разъёма отрисовываются пунктирные линии
там, где произойдёт изменение. Чем больше угол, тем плавнее изменение поверхности разъёма.

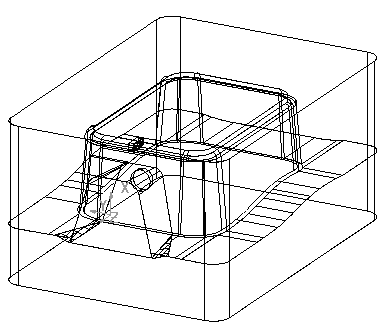

- Нажмите Просмотр, чтобы увидеть изменённую поверхность разъёма
.
- Нажмите Готово, чтобы создать пуансон и изменить поверхности разъёма.
Новое тело называется SW_COREn, где n - это целое число. ЛСК также создаётся с именем SW_WPn. Эти имена используются Мастером ползуна-пуансона для опознавания пуансона. Элемент Трансформации поверхности разъёма представлен значком
в дереве построения тела.
