Создание пуансона с помощью Мастера ползуна-пуансона

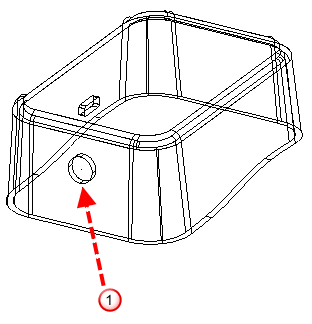

На следующем примере продемонстрировано использование Мастера ползуна-пуансона. Символом отмечена область поднутрения.

Перед использованием Мастера ползуна-пуансона:

1. Откройте вкладку Мастер > панель Режим > Вкл/выкл Toolmaker, чтобы войти в режим Toolmaker.
2. Если необходимо, создайте вкладыши с помощью Мастера формообразующих.



3. Убедитесь, что вкладыши пресс-формы замкнуты. Для этого щёлкните правой кнопкой мыши по вкладышу и выберите в контекстном меню команду Замкнуть тело.

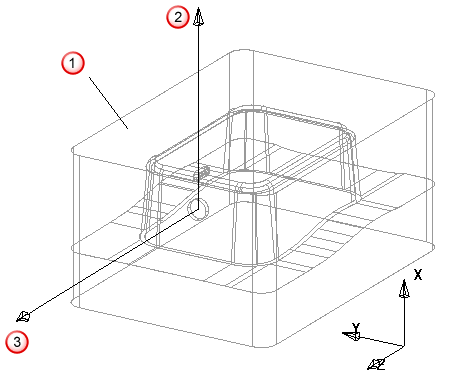

4. Ориентируйте ЛСК так, чтобы ось Х указывала на направление сжатия, то есть навстречу матрице, а ось Z указывала на направление извлечения ползуна.

   Матрица расположена по оси Х выше, чем пуансон

   Направление извлечения

   Направление извлечения ползуна

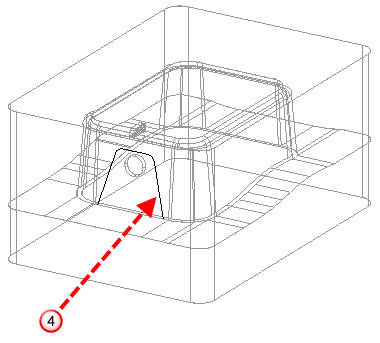

5. Создайте профиль контакта (не требуется для выталкивателя пуансона). Это незамкнутый контур, чьи концы касаются линии разъёма вкладышей пресс-формы. Он лежит на теле, содержащем зону поднутрения).



   Профиль контакта образует внешнюю оболочку пуансона.

   Этот контур необязательно должен лежать на вкладыше. Вы можете создать 2D-контур в плоскости XY. Мастер спроецирует его на вкладыш по оси Z, чтобы создать профиль контакта.

   Мастер ползуна-пуансона может автоматически создавать профиль контакта.

   Оптимальный способ создания профиля контакта:

   1. Создать 2D контур из внешних линий пуансона
   2. Расположить контур близко к зоне поднутрения
   3. Создать тело вытягивания из контура так, чтобы оно пересекало соответствующий вкладыш
   4. Создать контур из пересечения тела вытягивания и вкладыша
   5. Обрезать контур до линии разъёма

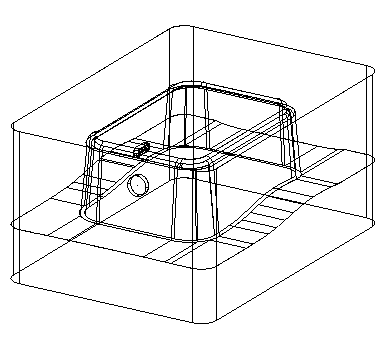

Сейчас можно запускать Мастер ползуна-пуансона.
