Редактирование фаски

Фаска не редактируется как обычная линия. Она имеет свои собственные специальные инструменты редактирования для изменения с одного типа на другой.

Чтобы отредактировать фаску:

1. Дважды щёлкните по фаске, чтобы открыть диалог Фаска.
2. Используйте этот диалог, чтобы задать редактирование фаски.

   Существует четыре вкладки для изменения типа фаски:

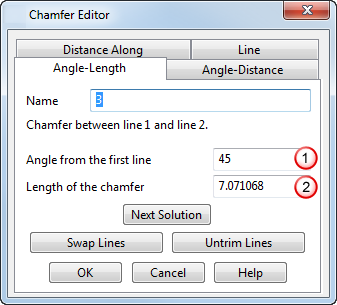

• Используйте вкладку Угол-Длина для конвертирования фаски в фаску типа Угол-Длина:



  На рисунке показано, как задаётся фаска с использованием этой страницы:



  • Имя - введите имя фаски. По умолчанию фаски пронумерованы.
  • Угол от первой линии - введите значение, чтобы задать угол фаски от первой выбранной линии.
  • Длина фаски - введите значение, чтобы задать длину фаски.
  • Следующее решение - нажмите эту кнопку, чтобы просмотреть все возможные решения.
  • Поменять линии - рассматривает вторую линию как первую.
  • Снять обрезку - снимает обрезку линий, возвращая их исходный размер.

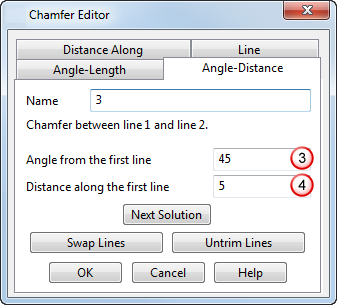

• Используйте вкладку Угол-Длина для конвертирования фаски в фаску типа Угол-Длина:



  На рисунке показано, как задаётся фаска с использованием этой страницы:



  Опции данной вкладки такие же, как в предыдущей, кроме:

  • Расстояние вдоль 1ой линии - введите значение, чтобы задать расстояние по первой линии, чтобы начать создание фаски.

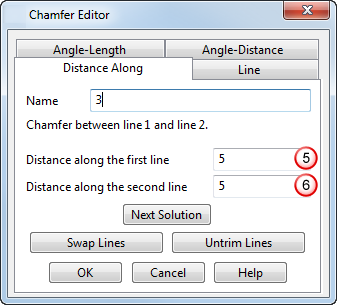

• Используйте вкладку Расстояние вдоль для конвертирования фаски в фаску типа Расстояние вдоль:



  На рисунке показано, как задаётся фаска с использованием этой страницы:



  Опции данной вкладки такие же, как в предыдущей, кроме:

  • Расстояние вдоль 2ой линии - введите значение, чтобы задать расстояние по второй линии, чтобы закончить создание фаски.

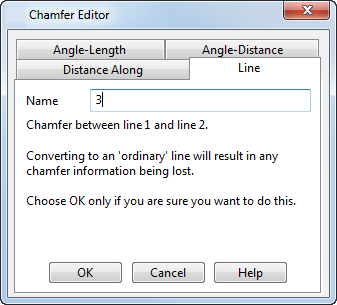

• Используйте вкладку Линия для конвертирования фаски в обычную линию. Возможности редактирования фаски больше не будут доступны для этой линии.
