Фаски

Фаска - это специальная линия, создаваемая между двумя другими линиями.

Рассмотрим две линии, показанные на рисунке:

Фаска между двумя исходными линиями показана ниже.

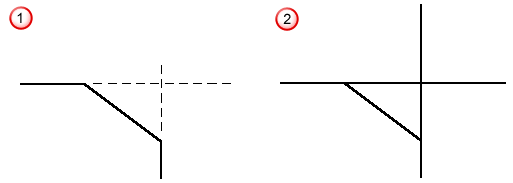

Доступны две опции фасок:

• Вкладка Кривая > панель Создать > Фаска - линии обрезаются до фаски.
• Вкладка Кривая > панель Создать > Фаска > Фаска без обрезки - линии остаются не обрезанными.



Фаска задается одним из способов:

• Угол-Расстояние (по умолчанию) - угол от первой линии и расстояние вдоль первой линии (измеряются от точки пересечения двух линий):



• Угол-Длина - длина фаски и угол от первой линии:



• Расстояние вдоль - расстояния вдоль обеих линий (измеряются от точки пересечения линий):



Задайте тип и размер фаски по умолчанию с помощью диалога Параметры.

Вы можете создать пользовательские фаски, задав длину и угол и используя диалог Редактор фаски.
