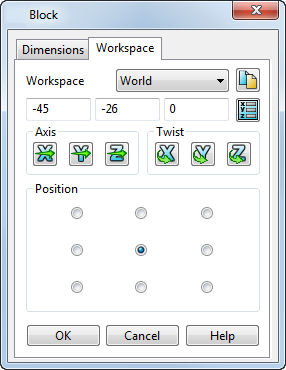

Используйте вкладку Ориентация, чтобы задать рабочее пространство примитива.
Вы можете:
- задать Ориентацию для редактирования вытягивания путем выбора ЛСК в выпадающем списке;
- создать копию ЛСК, нажав кнопку
в диалоге; - задать новое начало координат примитива, введя новые значения X, Y, Z или нажав кнопку
для вызова диалога Точка; - изменить направление его Оси, нажав кнопку
,
или
, чтобы открыть диалог Направление; - повернуть примитив вокруг оси, нажав кнопку
,
или
, чтобы открыть диалог Калькулятор. Используйте Калькулятор, чтобы задать расстояние, на которое нужно повернуть примитив. - Задайте Положение центра примитивов блоков.

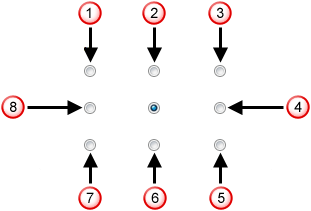

Опция по умолчанию - центр основания блока. Другие доступные опции показаны ниже. Все точки расположены относительно значения по умолчанию.
Левый верхний угол
Середина верхней кромки
Правый верхний угол
Середина правой кромки
Правый нижний угол
Середина нижней кромки
Левый нижний угол
Середина левой кромки
OK - сохраняет изменения и закрывает диалог.
Прим.: Этот диалог можно также использовать для ориентации нескольких примитивов.
